球形止回阀的结构与原理
点击图片查看原图
产品: 浏览次数:107球形止回阀的结构与原理
品牌: 远方
DN50: 96
DN65: 111
DN80: 149
单价: 面议
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-10-22 21:57
  询价
详细信息
 我们来说下球形止回阀的结构与原理:

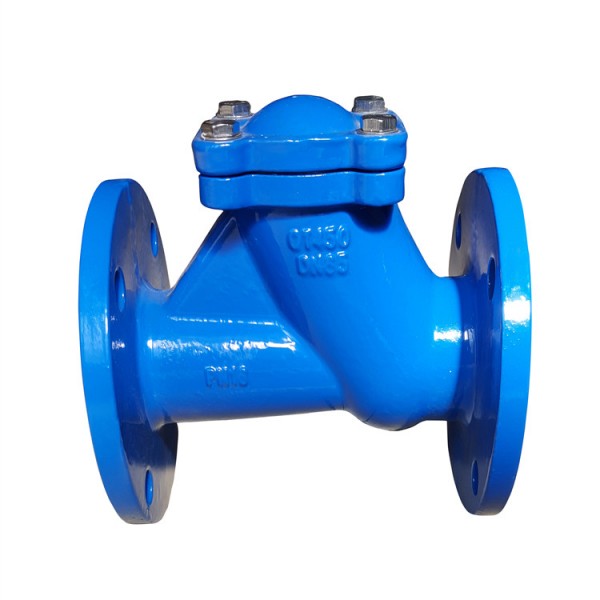

球形止回阀是 种采用多球、多流道、多锥型倒流体结构的止回阀,主要由前后阀体、胶球、锥型体等组成。

球形止回阀的结构与原理是:胶球在球罩内作短行程滚动来实现阀门的启闭。当水泵开动时,水在压力的作用下冲开胶球,使胶球滚至右侧,由后阀体中的锥形体固定其位置,止回阀开启;泵停后,由于管路系统中的回水压力,迫使胶球滚至左侧前阀体,达到止回阎的关闭。胶球采用空心钢球,外附弹性很好的橡胶既保证密封,又能保证减小关阀过程中对管道系统的破坏。带孔的锥型体在阀门打开时对钢球起固定作用和消除胶球与锥型体接触面积的压强,使其接触为面接触,减小胶球在阀体内的颤抖引起的水力损失。

防水锤节能球形止回阀结构简单,主要由球形装置和阀体构成。球形装置由球罩和胶球组成,胶球由钢板加工成球芯,外衬胶层,保持 定的弹性又有足够的强度。工作原理是胶球在球罩内作短行程滚动来实现阀门的启闭。当水泵开动时,水的压力冲开胶球,使胶球滚至右侧,止回阀开启;停泵后由于系统的回水压力,迫使胶球滚至左侧,达到止回阀的关闭。

20151009_103909_副本
胶球采用空心钢球,外附弹性很好的橡胶既保证密封,保证减小关阀过程中对管道系统的破坏。带孔的锥形体在阀门打开时对钢球起固定作用和消除胶球与锥形体接触面的压强,使其接触为面接触,减小胶球在阀内的颤抖引起的水力损失。在大的管路系统中采用三流道或四流道球形止回阀可以取代大型阀板结构,减轻阀板重量,使内流道呈独立式多孔结构,球体置于每个孔中,液体在进入阀体和流出过程中各走其道,互不干扰,减小关阀过程中的冲击力和振动,降低噪音,并彻底消除跑球故障。多流道球形止回阀中无关节性零件(轴和轴套存在,无相对机械摩擦运动,与旋启式止回阀相比无易损件存在,具有较长的使用寿命,并无任何维修工作。
球形止回阀的结构与原理就是这些了。
