- 产品信息
-
- 名称： 无菌取样阀
- 型号： 无菌取样阀
- 材质： 304 316
- 产地： 温州
- 规格： DN15-100
-
-
- 标准：美标 国标 德标
- 连接型式： 焊接
- 温度：120度
- 驱动方式： 自动
- 压力：20公斤以下
- 质保期：12个月
- 产品规格
- 规格\包 ：按产品规格及数量
- 规格\箱 ：按产品规格及数量

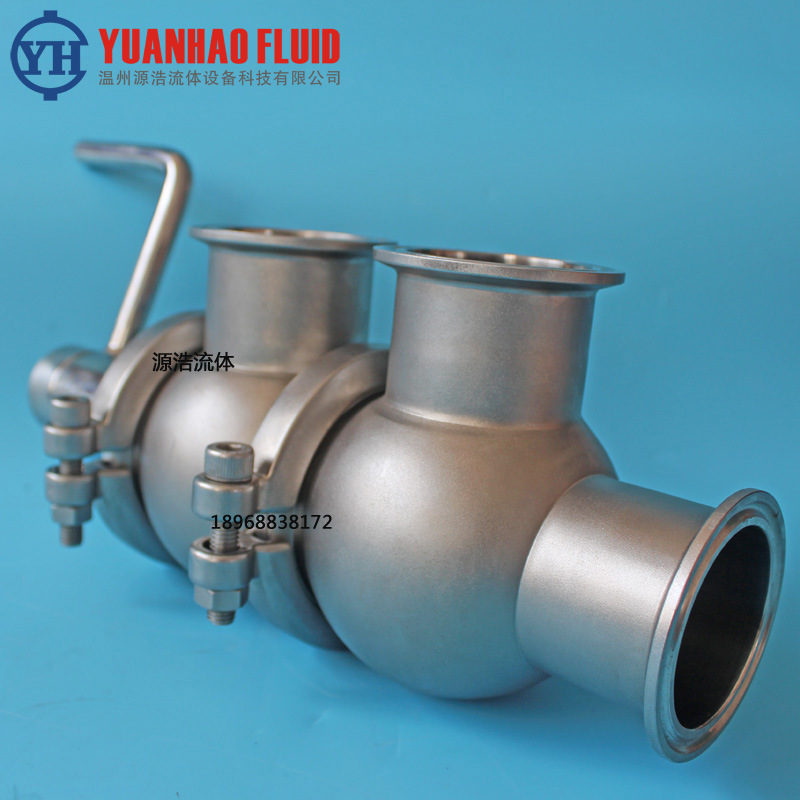

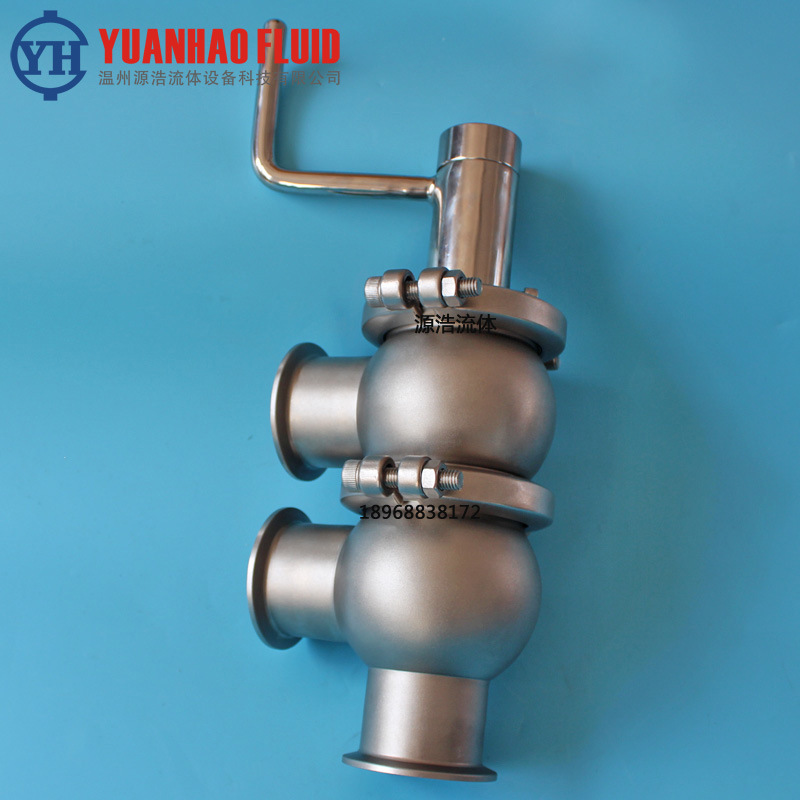

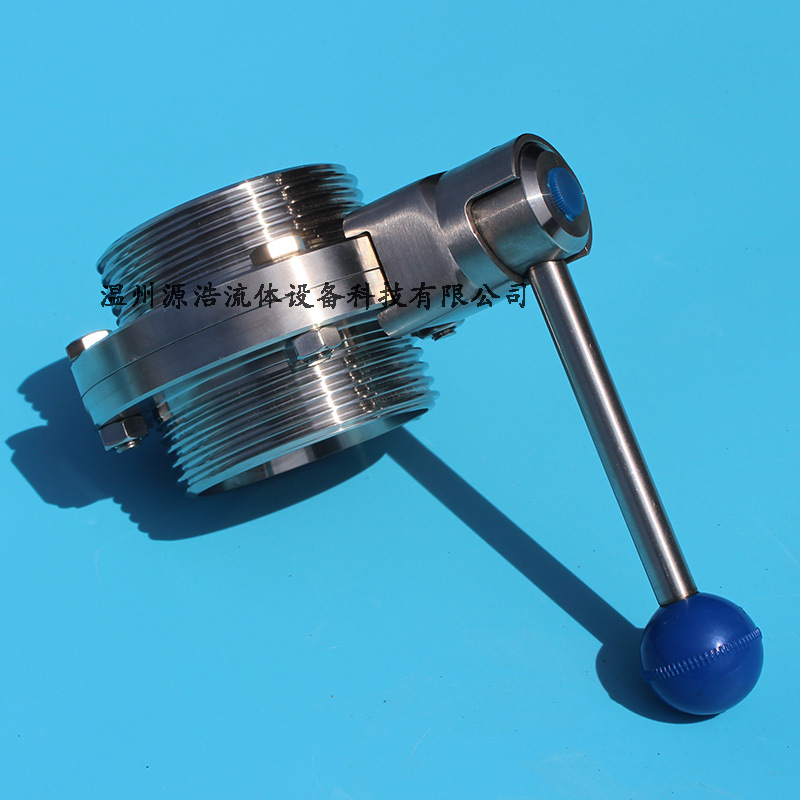

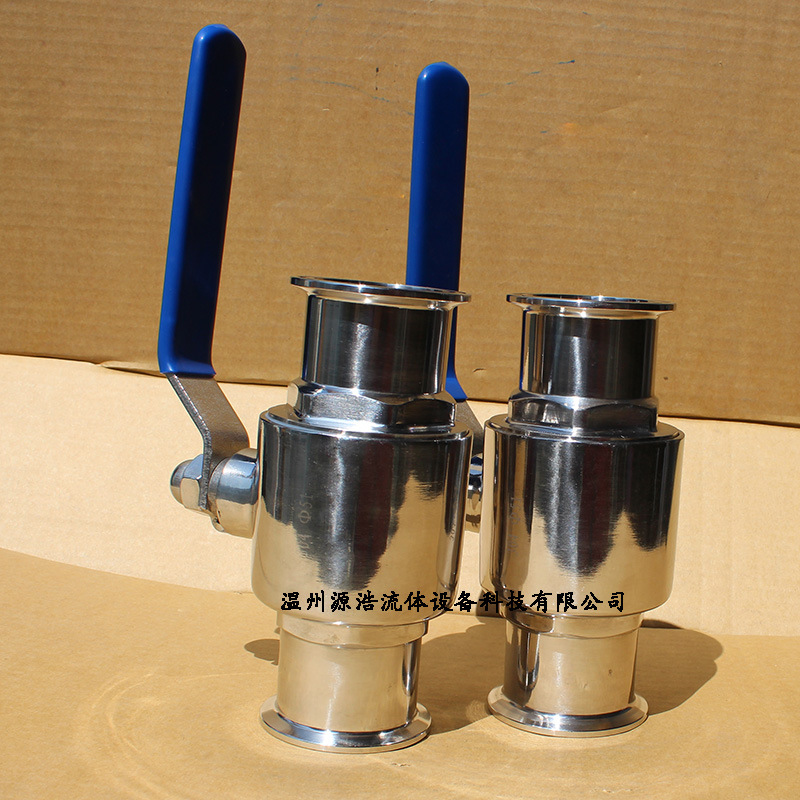

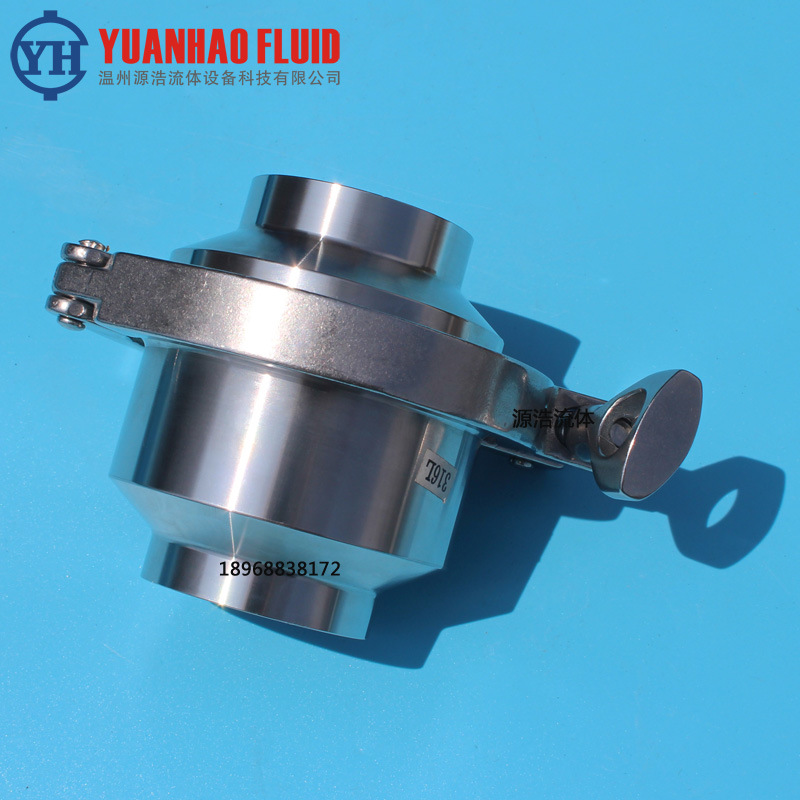

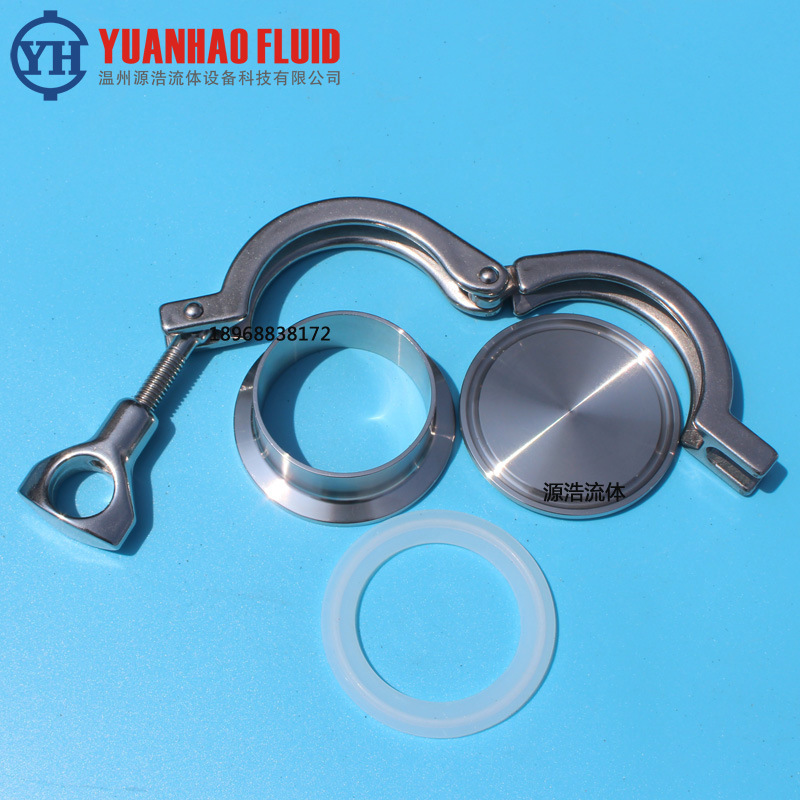

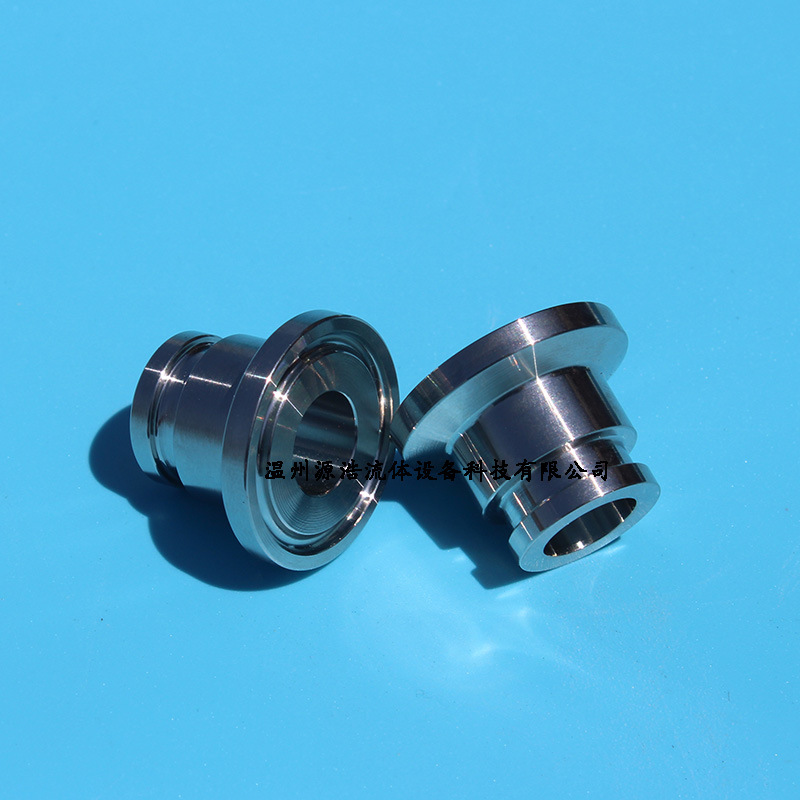

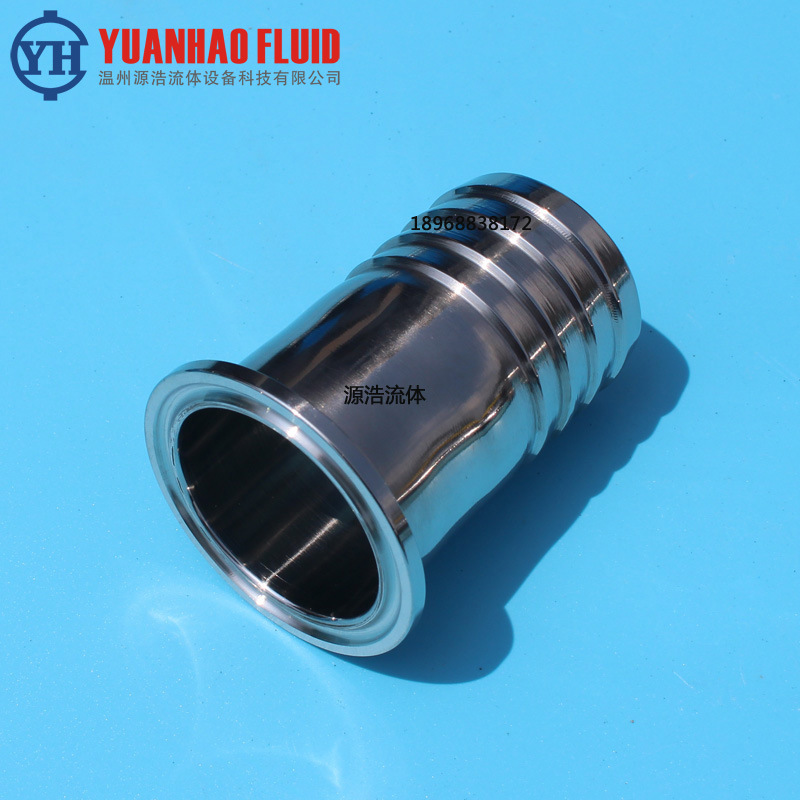

产品实拍图
-
数控精车 外观精美，所有配件轻拿轻放
-
所有图片均为实际拍摄
产品特写图
定制说明
可按图纸非标定做

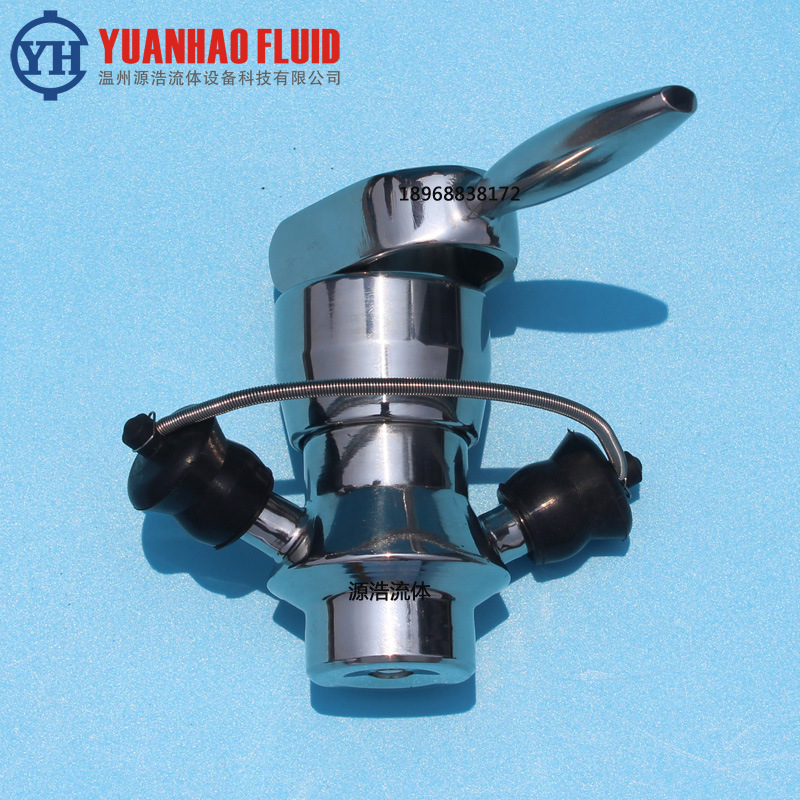

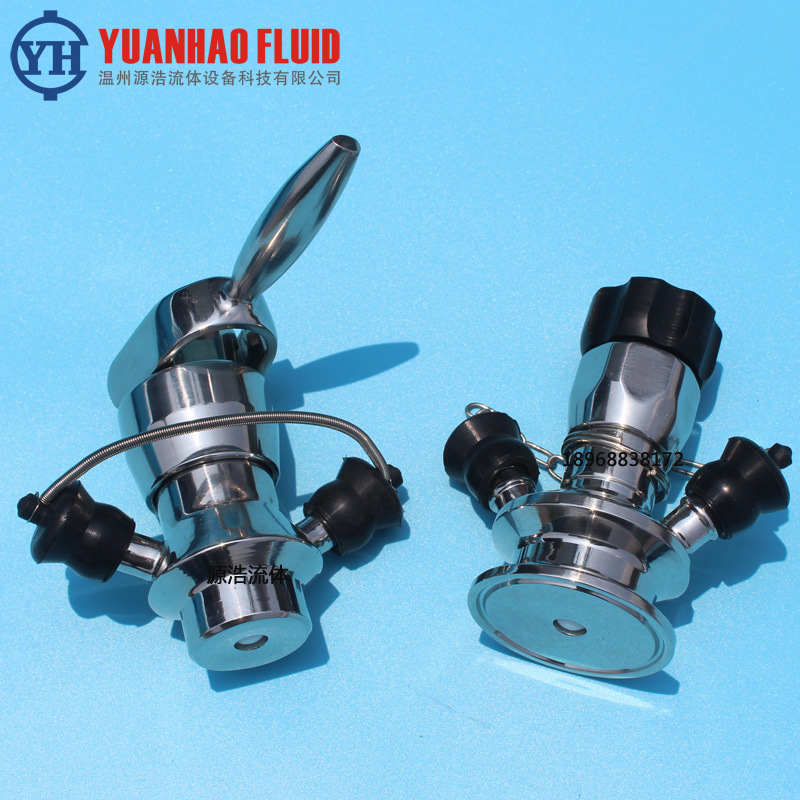

AWJQY系列无菌取样阀
技术参数 口径范围：DN6-DN25 大工作：8bar 工作温度：-10℃至+120℃（短时间或消毒+140℃） 表面处理：内表面处理Ra≤0.4μm 外表面处理Ra≤0.4μm
材质 阀体材质：（与介质接触部分）304/316L其它配件304 密封圈材质标配：硅橡胶（SILICON) 选配：氟橡胶（FPM)、 三元乙丙橡胶（EPDM)
连接方式：焊接式、螺纹式、卡箍式
工作原理： 当处于关闭状态时，依靠弹簧张力或其它压力推动顶针，由顶针将密封胶头压紧在罐壁的开孔处，达到密封效果；如果需要取样时，从其中 个（ 般是下方的）取样口通入蒸汽或其它杀菌介质，将整个样品室内充满并从另 个取样口导出，经过 定时间的作用后使样品室和取样口处于无菌状态；然后通过拉动手柄，收缩弹簧，放松顶针，使得密封胶头从罐壁上的开孔处脱离，从而使样品从罐内经过样品室流出，并从取样口收集；取样完成后，拧动旋柄，放松弹簧，通过顶针再次将密封胶头压紧在罐壁的开孔处；通入洁净水将样品室内的残液排出（如果是样品为无菌水等较干净的介质时，这 步可以省略），然后注入杀菌介质进行密封留存，待下 次取样。 工作原理示意图： 阀门开启状态 阀门关闭状态
2.通径：15-150mm
3.密封材料采用符合卫生标准的硅橡胶，也可根据用户耐温需要配制三元乙丙橡胶或氟橡胶
