XL-21系列动力配电箱适合于工业与民用建筑中作交流频率为50HZ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。同时适合制作各种电动机启动柜，包括全压直接启动柜，全数字控制软启动柜、自耦降压启动柜，星三角启动柜，多速电动机启动柜等。具有数十种 次线路方案号或派生方案号供选择使用，适用范围广。

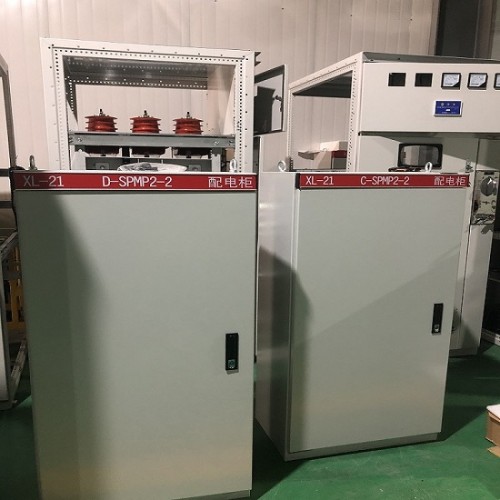

本产品系户内封闭式配电箱。箱体用薄钢板弯制焊接而成，正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作电器、信号电器等，是 种结构简单、成本较低的动力配电装置。
额定关合电流:63kA，关合次数不小于2次。
手动操作有联锁。xl-21动力柜批发避雷器采用技术、无间隙氧化锌避雷器。避雷器的标称放电电流为10kA，具有吸收能量大、保护残压值低、保护距离远等特点。采用硅橡胶 次封装工艺避雷器的特性及抗老化、免维护等特点。
开关柜主母线：
1.外套热塑材料 缘，为了加强母线室的 缘水平，母线的形状应使其电场较均匀，所有主母线和分支母线应采用铜排及复合 缘措施。xl-21动力柜批发同时为了尽量避免由于各种原因而引起的母线间的短路，母线应采用 缘措施。各开关柜间的母线室应用 缘隔板和 缘套管隔离。
2.各段母线按长期允许载流量选择，能承受相当于连接在母线较大等 的断路器关合电流所产生的电动力，母线室母线为 缘母线，母线的接头应镀银。
3.母线与支母线有相识别的标识。
4.接地主母线的 小截面按规范和供电局要求。
二次部分技术要求， 般要求：
1.低压室应设有：照明灯、微型断路器、端子、二次导线以及与柜之间贯通连接的小母线。
2.控制、合闸直流二次回路的保护采用进口或合资品牌直流微型断路器，并配置与计算机监控系统相连的通信接口。
3.各柜均需留有不小于15%的备用接线端子。
4.xl-21动力柜批发开关柜的面板应有模拟接线图。
5.应当向用户提供编程工具和编程软件，使用户具备方便修改整定参数、更改控制逻辑的能力。
