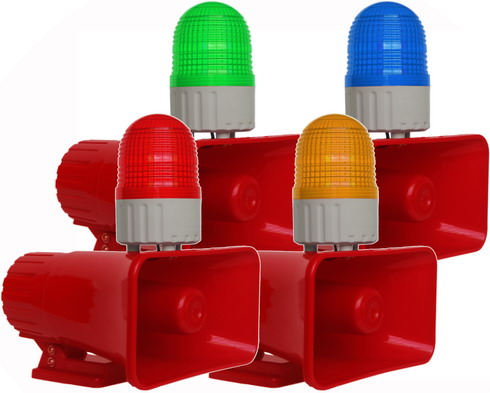

点击图片查看原图
|
产品功能介绍 |
|
||||||
|
1.示警灯采用超长寿命,高亮LED发光二 管 |
|||||||
|
2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合经济型声光组合产品 |
|||||||
|
3.外观结构新颖，操作使用方便,可连续工作,稳定可靠,经久耐用 |
|||||||
|
4.声光同步示警,产品内部配装有常亮/闪亮选择开关,使用者可以根据需求相应选择亮灯警示模式. |
|||||||
|
5.多种报警音调可供选择,报警声清晰响亮. |
|||||||
|
6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场、应用于工程机械（行车、履带吊、轮胎吊等）、港口机械（门吊、桥吊等）等起重设备的声光报警。 |
|||||||
|
7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B 白-W |
|||||||
|
8.闪亮次数 : 60~80/mim |
|||||||
|
9.音量 : Max.106dB/m |
|||||||
|
10.材质 : 灯罩-PC, 喇叭壳体-ABS, 反光镜-耐热性ABS |
|||||||
|
11.保护等 : IP56 |
|||||||
|
产品规格 |
|||||||
|
型号 |
工作电压 |
环境温度 |
输出功率 |
音调 |
声 |
颜色 |
|
|
BC-3B |
AC24V 36V 48V 110V 220V 380V |
|
10W/8Ω |
A调(默认) |
100-106dB(±5dB) |
红-R |
|
|
B调 |
100-106dB(±5dB) |
黄-A |
|||||
|
DC12V 24V 110V 220V |
E调 |
100-106dB(±5dB) |
绿-G |
||||
|
D调 |
100-106dB(±5dB) |
蓝-B |
|||||
|
出厂默认音调为:A调 超高亮LED(HL型)产品,和特殊电压产品(48V, 440V 等)可以定做 |
白-W |
||||||
|

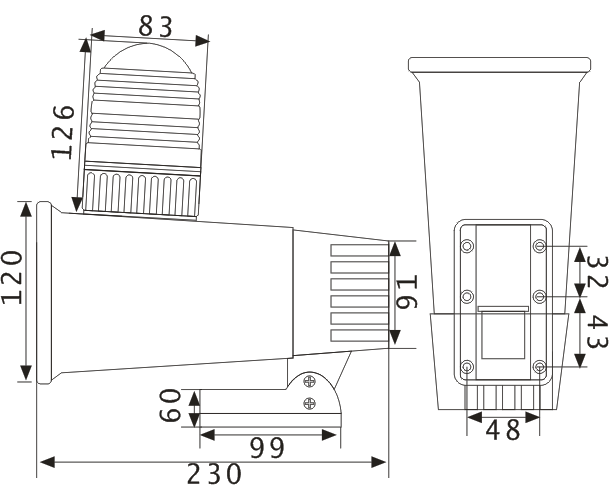

* 外形安装图 |
|
||||||
|
|
|||||||
|
接线方法 |
|||||||
|
1.AC交流电源产品：不用分正负 ,直接连接电源. |
|||||||
|
2.DC直流电源产品：黑色线端子连接在负 (-)。 |
|||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
|||||||
|
|
|||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x |
|||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) |
|||||||
|
* 使用时注意事项 |
|||||||
|
1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。 |
|||||||
|
2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。 |
|||||||
|
3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。 |
|||||||
|
4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。 |
|||||||
|
5.不要给产品强的冲击，这会成为部件的损坏或断路的原因 |
|||||||
|
6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之 。 |
|||||||
|
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. |
|||||||
|
* 信号灯的长亮/闪亮选择 |
|||||||
|
为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 |
|||||||
|
1.将PC灯罩和底座分离,确认LED线路板上的长亮/闪亮选择开关。(如下图) |
|||||||
|
2.长亮/闪亮动作选择开关: |
|
||||||
|
a). 用长亮/闪亮选择开关，选择需要的动作 |
|||||||
|
b). 开关在L的位置的时候常亮。 |
|||||||
|
c). 在LF的位置的时候闪亮。 |
|||||||
|
|
|||||||
|
* 音调选择 |
|||||||
|
BC-3B - |
A - |
220 - |
R |
技术资料下载(download) |
|||
|
型号 |
音色 |
电压 |
颜色 |
下载(download) |
|||
|
BC-3B - |
A调(出厂默认) |
12-DC12V |
红-R |
报警声音试听 |
A调(出厂默认) |
|
|
|
B调 |
24-DC24V |
黄-A |
B调 |
|
|||
|
E调 |
110-AC110V |
绿-G |
E调 |
|
|||
|
D调 |
220-AC220V |
蓝-B |
D调 |
|
|||
|
O调 (其它) |
380-AC380V |
白-W |
O调 (其它) |
||||
BC-3B LED长亮/闪亮,声光电子蜂鸣器
