产品功能介绍

1.低电流,高分贝,32种音调,清晰响亮的报警声音 工业警示,船用报警电子蜂鸣器,消防报警.

2.采用声光组合 体型产品,报警声和LED指示灯同步提示,也可单独控制.

3.(32tone)多种报警音调可供用户灵活选择.分两 报警.

4.PC底座,壁装式 安装方便简易

5.外观结构新颖，操作使用方便,可长时间连续工作,稳定可靠

6.适合用于各种消防,天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场,工程机械（行车、履带吊、轮胎吊等）、港口机械（门吊、桥吊等)起重设备等户外成套设备的声光报警。

7.产品颜色 :标准颜色:红色-R    定单颜色:黄-Y 蓝-B .

8.音量 : Max.110dB 音量可调节

9.材质 :PC

10.保护等  : IP56 防水.防尘,可在室外使用(定制造产品可达IP65)

产品规格

型号

内装音

电压

电流

重量

音量

颜色

YL03

32音 电子报警音

DC12V

value=".029" tcsc="0" unitname="a" w:st="on">0.029A

value=".45" tcsc="0" unitname="kg" w:st="on">0.45Kg

110dB

外壳:红-R

DC24V

value=".027" tcsc="0" unitname="a" w:st="on">0.027A

110dB

外壳:黄-Y

AC110V

 value=".016" tcsc="0" unitname="a" w:st="on"> 0.016A

value=".51" tcsc="0" unitname="kg" w:st="on">0.51Kg

110dB

外壳:蓝-B

AC220V

 value=".013" tcsc="0" unitname="a" w:st="on"> 0.013A

110dB

AC380V

 value=".009" tcsc="0" unitname="a" w:st="on"> 0.009A

110dB

特殊电压产品(48V, 440V 等)可以定做

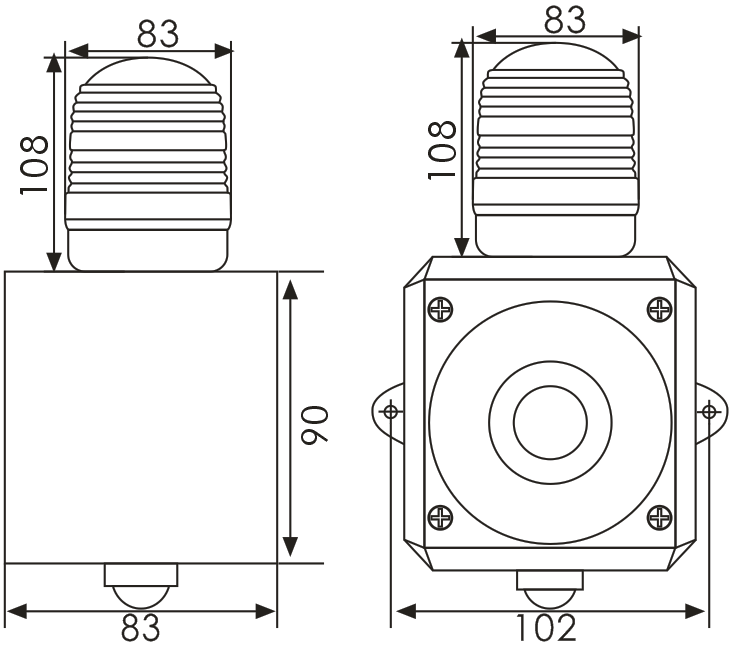

* 外形安装图

接线方法

1.AC交流电源产品：不用分正负 ,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负 (-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-NO18(0.75sq) x value="2" tcsc="0" unitname="C" w:st="on">2c value="400" tcsc="0" unitname="mm" w:st="on">400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) value="400" tcsc="0" unitname="mm" w:st="on">400mm

* 信号音的选择和接线方法

音色种类的选择方法

选购形式(LC):-利用外部接点控制

标准形式:-利用内部开关

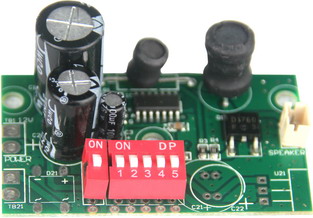

1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类

2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。

音量大小的调节方法

1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。

请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作.

使用注意事项:

1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。

2.电源线连接入口用防水用接头,保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。

3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。

4.外罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。

5.不要给产品强的冲击，这会成为部件的损坏或断路的原因

6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之 。

请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作.

* 型号选择

YL03-

220   -

R   -

 - R -

 - (WR)

技术资料下载(download)

型号

电压

外壳颜色

指示灯颜色

防护等

下载(download)

YL03

12-DC12V

R-(红色)

R-(红色)

无指定(None) IP54

24-DC24V

Y-(黄色)

Y-(黄色)

110-AC110V

B-(蓝色)

G-(绿色)

WR指定(Oder) IP65

报警声音试听

220-AC220V

B-(蓝色)

380-AC380V

W-(白色)
