*、产品简介及用途：
PTL124B软管型高温熔体压力变送器，实现压力的测量与控制；其内置放大电路，经过放大的信号也可直接输入PLC控制系统，内部80%校准信号。该系列产品为国内广泛使用，优势在于压力测量准确可靠，主要应用于塑料橡胶等挤出行业的压力测量。
二、产品结构与外形尺寸：

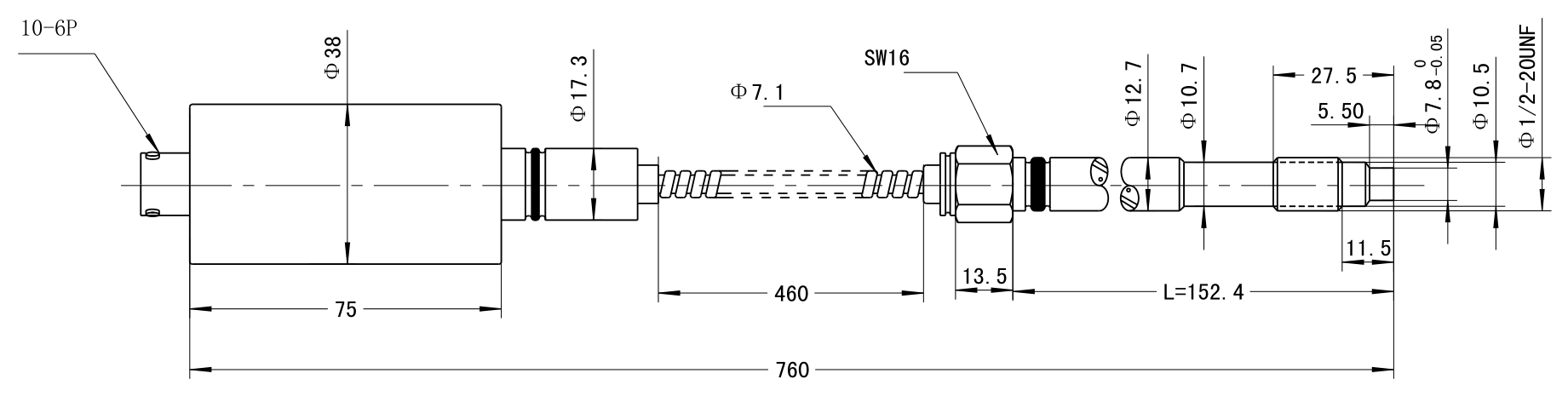

PTL124B

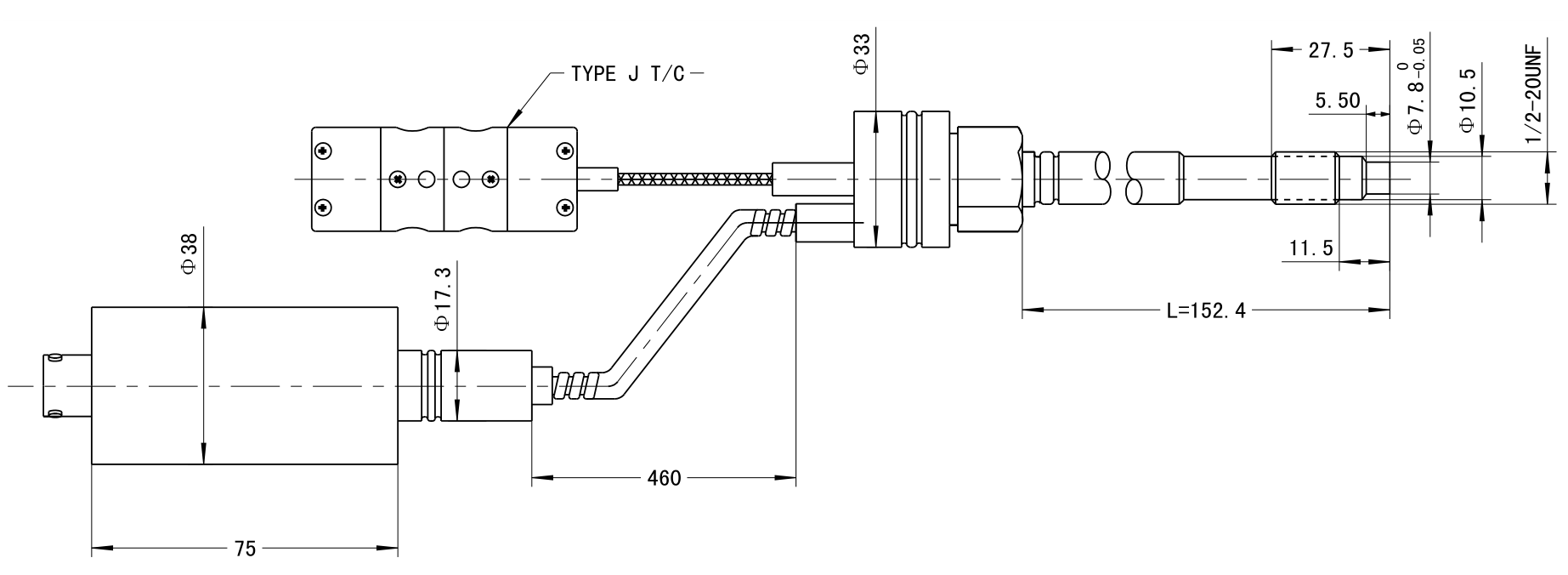

PTL124B-T
三、产品规格选型
主要技术参数
| 量程 | 0~3.5MPa...0~150MPa（0~500psi...0~20000psi） |
| 过载压力 | 150%FS |
| 综合精度 | ±1.0%FS，±1.5%FS（包括线性、重复性和滞后性） |
| 输出信号 | 3.33mV/V、2mV/V |
| 输入电压 | 24VDC |
| 重复性 | ±0.2%FS |
| 响应速度 | ≤5ms |
| 输出阻抗 | 350 Ohms±10% |
| 内部自校准 | 80%FS±1% |
| 膜片耐温 | *大400℃ |
| 膜片材料 | 17-4PH 带涂层的不锈钢 |
| 电气连接 | 五芯航空插件，六芯航空插件 |
| 过程连接 | 1/2”-20UNF，M14 x 1.5，M18 x 1.5，M22 x 1.5，G 3/4 |
