、产品简介及用途：
隆旅平板式轴承座式荷重传感器LCZ-113A称重传感器为平板式双剪切梁结构，外形高度低，安装使用方便。隆旅平板式轴承座式荷重传感器LCZ-113A称重传感器过载能力强，受力状态稳定，横向干扰小，可获得较高的测量精度。适用于起重、水利等各种行业中轴承座下的张力测试及控制系统。
二、产品结构与外形尺寸：
| 量 程 | L | L1 | L2 | L3 | W | W1 | W2 | 4-ΦA | 4-ΦB | 4-ΦC |
| 1.5t | 350 | 152 | 100 | 310 | 75 | 38 | 40 | Φ17 | Φ17 | Φ27x22 |
| 2.5t | 410 | 182 | 130 | 355 | 100 | 50 | 60 | Φ21 | Φ17 | Φ27x22 |
| 4~10t | 410 | 212 | 160 | 355 | 100 | 50 | 60 | Φ21 | Φ17 | Φ27x22 |
| 15~20t | 520 | 219 | 150 | 440 | 145 | 100 | 100 | Φ26 | Φ26 | Φ39x32 |

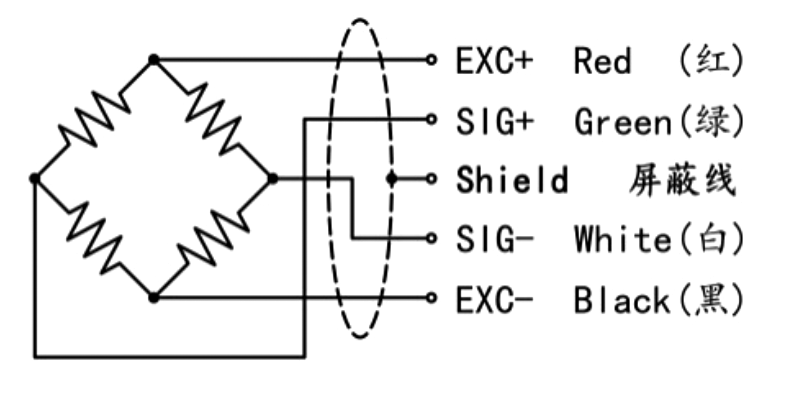

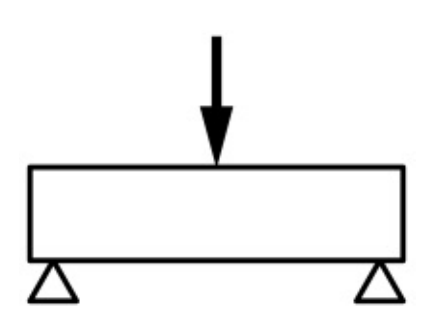

传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 1.5t~20t | 输出电阻 | 700±5Ω |
| 输出灵敏度 | 1.0~1.5±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.1~±0.3%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.1%F.S. | 缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.1%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.05%F.S. | 防护等 | IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ | 材质 | 合金钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 750±30Ω |
