适用机床：
车床、铣床、加工中心、钻床、专机等。

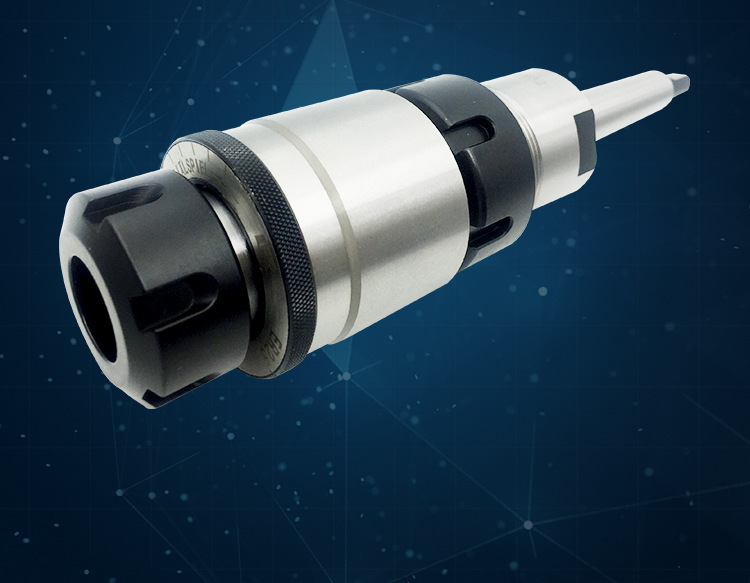

SAVANT 浮动铰刀柄
帮您解决以上问题
◆能使所夹持铰刀自动找正被加工孔的中心，自动调节主轴、保证铰刀中心线与被加工孔的中心线平行。
◆机床主轴通过浮动铰刀柄，将力矩柔性地传递给旋转的铰刀。
精密水准 效率更高
加工较深孔时，加工较深孔时，在铰刀不磨损的状况下连续铰削，所有被加工孔的圆度、圆柱度、粗糙度达到珩磨、研磨的高精度水平，并能 致性。
柔性 平稳 均匀
铰刀在整个铰孔加工过程中柔性、平稳、均匀地完成铰削任务，使被铰孔径圆度、圆柱度提高。
铰孔工艺
缩减了换刀、对刀等工时。
减小对机床精度的高要求，普通车床、钻床等也能加工出高精度孔的产品。
使用方法
1.定心套筒完全旋紧时，径向锁紧，无浮动间隙。定心套筒盘面刻度每转过 格，径向浮动距离增加0.08mm， 大径向间隙为1mm。
2.刀柄内部的结构设计可实现铰刀轴心线在轴向 大1°范围内自由浮动，自动补偿预加工孔中心与机床主轴之前存在的角度偏差。

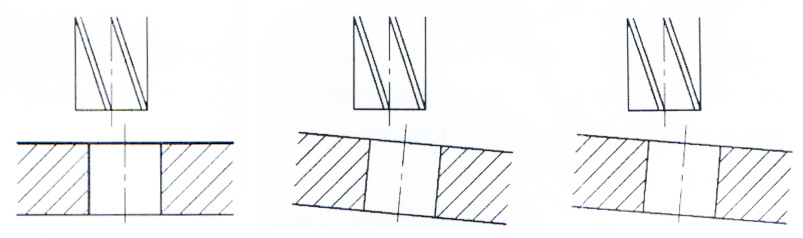

铰孔加工时可能存在大的偏差状态：
1 预加工孔与铰刀不同轴 2 预加工孔中心与铰刀中心有夹角 1与2的偏差状态同时存在
消除以上偏差的操作方法：

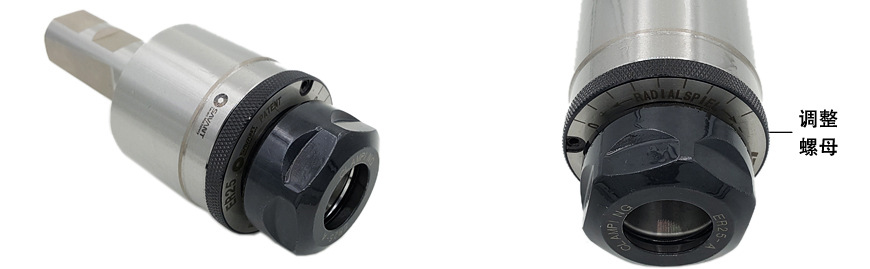

拧紧调整螺母。然后慢慢往回旋转。直到完全消除刀具轴心和预加工孔中心的不同轴误差。
拧紧调整螺母时，刀具轴心线无角度浮动。调节调整螺母，刀具轴心线可在轴向 大1°范围内自由浮动，角度浮动的范围随径向浮动范围的增大而增大。

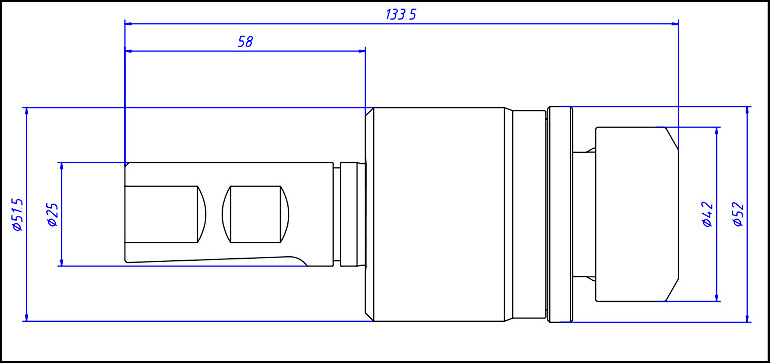

尺寸示意图：
