浮动铰刀柄适用多种机床
车床、铣床、加工中心、钻床、专机等。
在铰孔加工中您是否被以下问题所困扰：
●孔的尺寸扩大，尺寸达不到加工要求
●孔的中间大，两头小，圆柱度达不到要求
●内孔表面粗糙度达不到要求
●铰刀不耐用
●孔的直线性差
●大批量加工生产时难以保证孔径尺寸的 致性
SAVANT浮动铰刀柄 帮您解决以上问题！！！
浮动铰刀柄 创新工艺
内部的特殊结构可使被夹持铰刀中心始终能围绕机床主轴中心
---------------------------------------------------------------------------------------
◇ 能使所夹持铰刀自动找正被加工孔的中心，自动调节主轴、保证铰刀中心线与被加工孔的中心线平行。
◇ 机床主轴通过浮动铰刀柄，将力矩柔性地传递给旋转的铰刀。
---------------------------------------------------------------------------------------
铰孔工艺
缩减了换刀、对刀等工时， 减小对机床精度的高要求，普通车床、钻床等也能加工出高精度孔的产品。

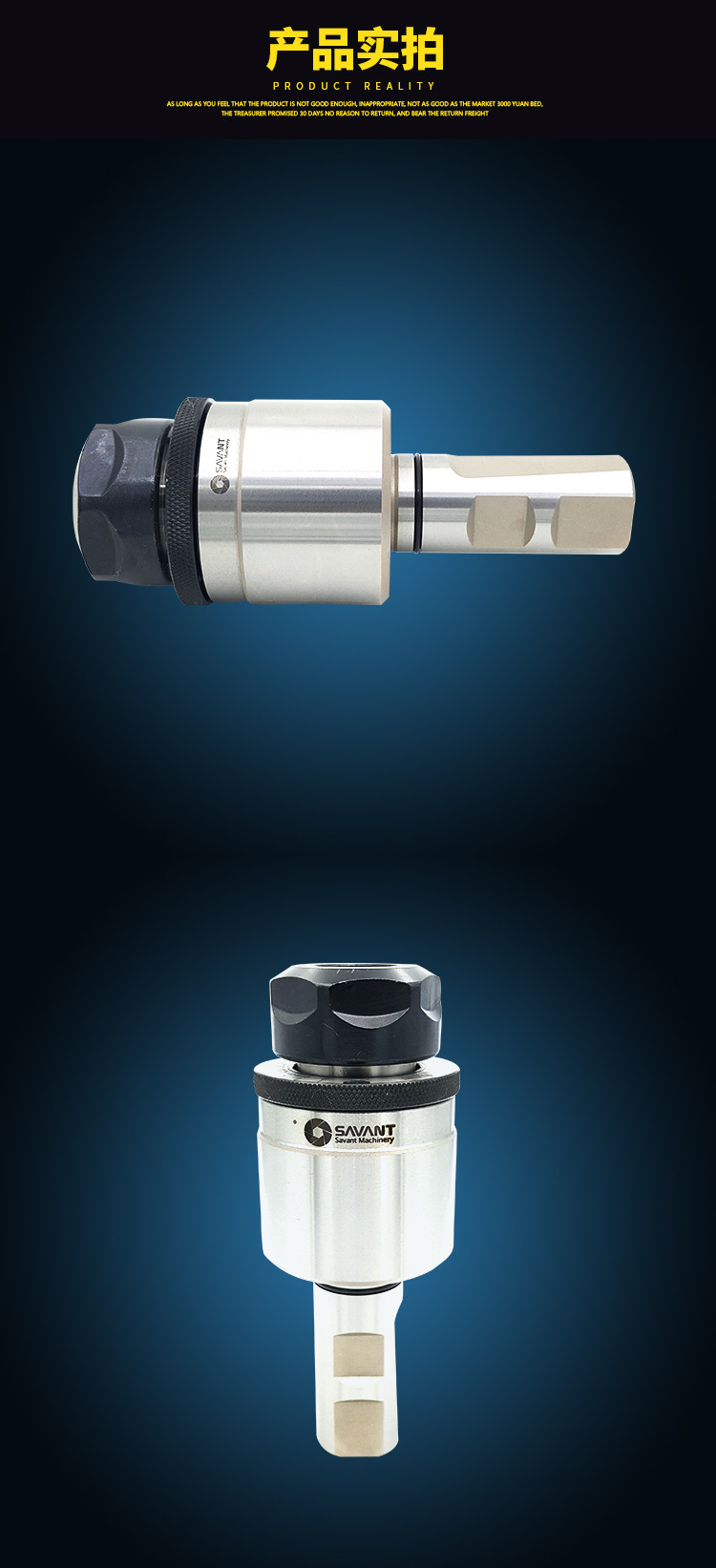

---------------------- 产品说明 ----------------------
浮动铰刀柄可调浮动范围：
|
径向间隙RADIALSPIEL (max mm) |
|
1 |
浮动铰刀柄的使用方法：
1.定心套筒旋紧时，径向锁紧，无浮动间隙。定心套筒盘面刻度每转过 格，径向浮动距离增加0.05mm， 大径向间隙为1mm。
2.刀柄内部的结构设计可实现铰刀轴心线在轴向 大1°范围内自由浮动，自动补偿预加工孔中心与机床主轴之前存在的角度偏差。
铰孔加工时可能存在大的偏差状态：

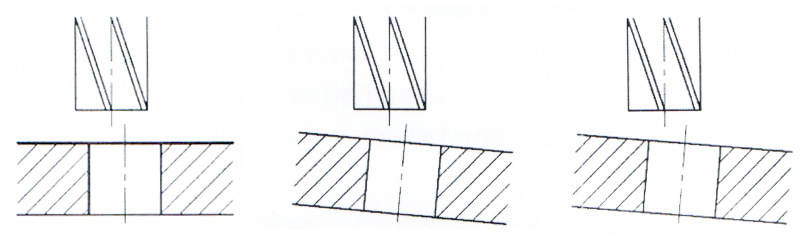

1 预加工孔与铰刀不同轴 2 预加工孔中心与铰刀中心有夹角 1与2的偏差状态同时存在
消除以上偏差的操作方法：

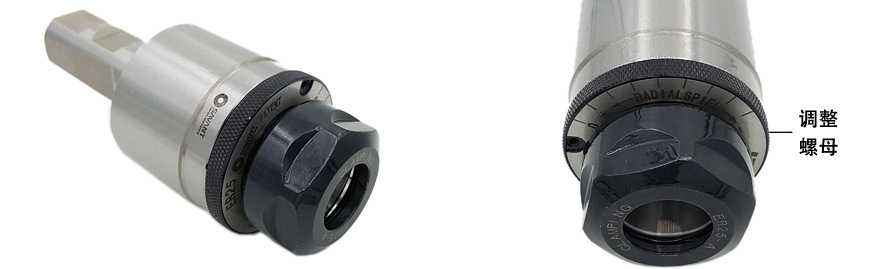

拧紧调整螺母。然后慢慢往回旋转。直到完全消除刀具轴心和预加工孔中心的不同轴误差。
拧紧调整螺母时，刀具轴心线无角度浮动。调节调整螺母，刀具轴心线可在轴向 大1°范围内自由浮动，角度浮动的范围随径向浮动范围的增大而增大。

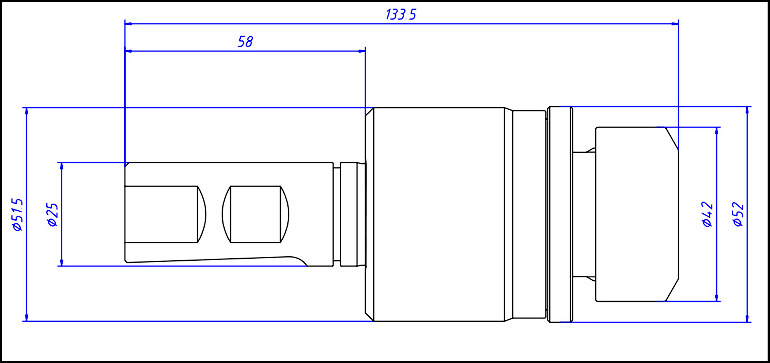

尺寸示意图：
