产品名称：视镜射灯（不锈钢视镜照明灯）
产品型号：MTX/SD-W2
透光通径：DN30mm
产品材质：S30408
产品概述：视镜射灯采用LED或冷光束反射型卤钨灯杯作为光源，具有定向照明的性能，亮度远高于散光型普通白炽灯，防水防尘性能达到防护等 IP65。视镜射灯标配12/24V低电压作为供给电压，既保证安全又可延长LED或灯杯的使用寿命。配以LED或冷光束反射型卤钨灯杯，发光效率高、亮度足。非防爆射灯采用不锈钢材质S30408外壳，具有很好的机械性能和防腐性能，整体结构小，表面光洁度高。配有可翻转的L型铰链支架，可根据物料的高度，反应过程进行调节角度，装配更灵活。视镜射灯带有玻璃灯罩，完全密闭，结构合理，带按钮开关，可选配无锁或有锁，可与法兰视镜、活接视镜及管道视镜配套使用于卫生要求较苛刻场合，该视镜射灯金属部分材质全部采用不锈钢S30408制造，可适用于任何防腐区域。内外镜面光洁度Ra≤0.8μm，内表面机械抛光与电抛光Ra≤0.2μm，外表面亚光或镜面抛光处理。

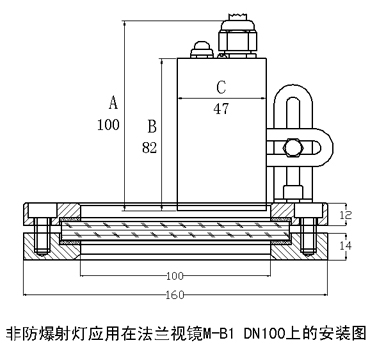

视镜射灯外形及安装尺寸：
主要技术参数：
|
射灯型号 |
所配视镜规格DN(mm) |
基本尺寸(mm) |
光源电压AC/DC(V) |
光源功率(W) |
防护等 (IP) |
重量(Kg) |
|||||
|
单独光孔 |
光视组合 |
A |
B |
C |
LED |
灯杯 |
LED |
灯杯 |
|||
|
W2 |
50 |
80、100、125、150、200 |
100 |
82 |
47 |
12/24 |
12/24 |
2/3 |
20/50 |
65 |
0.54 |
备注：可根据用户要求选用其它光源电压、功率。
安装和保养：
1、灯具安装时，只需在视镜盖板上钻攻丝1个安装螺孔，即可固定灯具。安装孔尺寸为M6螺深6mm
孔深7mm；
2、更换光源，必须逆时针旋出固定灯具后盖帽上的2支M4十字螺丝长8mm，接着手按2支M4十字螺
丝完全逆时针旋出后，拿出安装灯杯灯体的内腔，即可更换光源，建议退回厂家专业人士完成更
换。

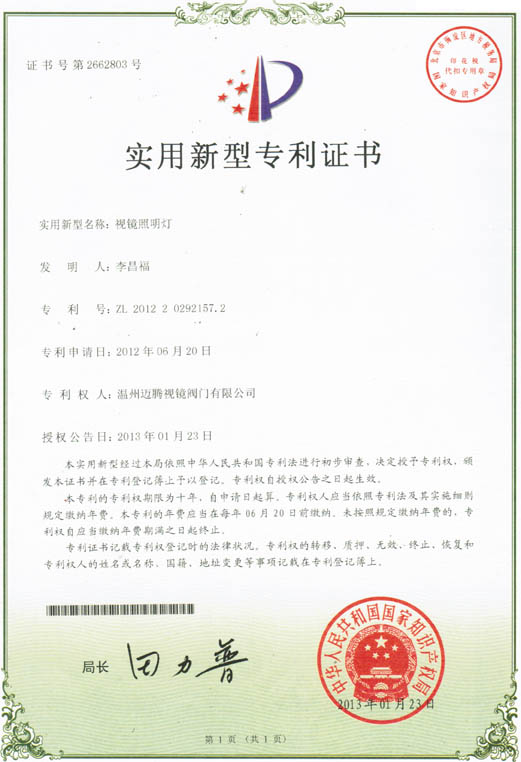

实用新型专利证书展示：
