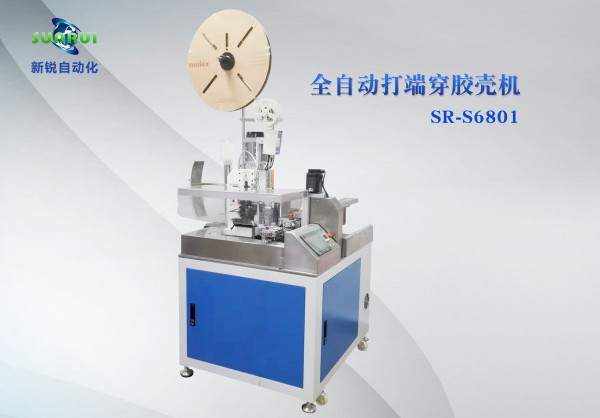

点击图片查看原图
产品参数
型 号
SR-S6801
工作电源
AC220V/ 50HZ单相
生产能力
600次×P 数 /小时（例：4P 产品*600 次=2400 条线材，600 套成品/时）
可加工线材
AWG#28——AWG#18 （视线材而定）
切断长度
25mm——600mm（可按要求加长）
剥皮长度
前端1-4.5mm，后端1-7mm （可按要求加长）
切断精度
0.2±0.02*L
扭皮长度
前端3-7mm
沾锡长度
1-7mm
压缩空气
0.4-0.6MPA
检测装置
电线有无/电线打结/气压检测/端子压力检测 /（可选配CDD视觉检测）
外形尺寸
L1650*W1000*H1500mm
重 量
约400kg
产品特点
1、单头打端穿胶壳机可对线材实现切线、剥皮、铆压端子机、穿胶壳，沾锡等功能，裁线长度25mm——600mm，特殊长度还可定制。
2、沾锡线材90°垂直沾锡，可全沾和点沾，沾锡均匀；锡炉加热管更换方便简单，沾锡炉需要清洁时也可直接取出，便于维护。
3、单头打端穿胶壳机切线剥皮采用高精度滚珠丝杆、切线精度可达0.01mm
4、自动穿胶壳机端子压接全程压力监控监测，压接不良报警，并自动筛选采用，端子压接外形CCD检测（需选装），不良品自动排出；
5、穿胶壳插拔力监测，插拔力大小可根据线材大小设定力度，不良品自动排出；
6、穿胶壳机构更换模块化，相同pin距值的胶壳只需简单调节两个调整块即可生产，不同pin距值的胶壳只需更换整组穿胶壳机构即可生产，更换简单，提高效率。
7、胶壳插入机采用电脑操作界面，对端子进行全自动拉拔力检测，并可以出具端子拉拔力曲线分析报告；搭载超高清视觉系统，能够实现对产品进行实时图像显示，对比，分析，压接不良时会发出警报并自动筛选出不良品。
此设计 大地节省了人工成本，保证产品质量，提高了生产效率。
