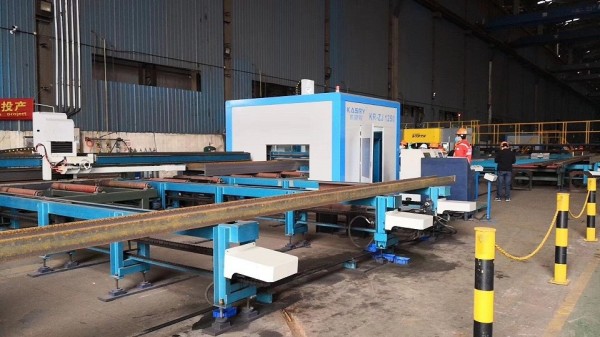

型钢切割机
机械结构和相关参数
可以切割H型钢，槽钢，角钢，工字钢
标配的设备参数：
占地9*34米 海宝XPR300电源 15000A大除尘 总耗电量100千瓦
切割范围：100-600（多用于智能仓储、车库）100-1000（多用于落地模块）200-1250、600-1500（多用于钢结构行业）
设备由横移料架，辊道，切割站组成。横移料架共8组，分别在切割站前后各四组，轨道共计十组，前后各五组。
切割时的七联动1、割腔升降轴2、割腔摆动轴3、割腔旋转轴4、横梁上两边各 个驱动轴5、横梁上的左右驱动轴6、夹钳的送料轴
产品优势
系统的套排料可以优化，使设备 切割短的工作，把长的工件留到后面加工。尾料大于2.5米时可以实现无余料切割。
清根区只有7毫米
激光检测可以检测型钢的变形（而不是尺寸），可以修复6mm以内的误差。
切割站内配有废料输送区
控制系统分切割控制系统和横移自动控制系统 P80控制卡 研华工控机
孔距精度1mm
等离子的腔口偏摆可达55度（相贯线上的是40度）
有物联网功能，可以远程监测设备运行情况。
