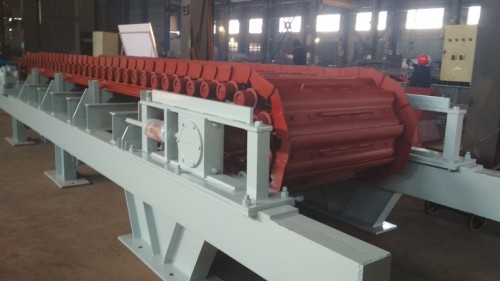

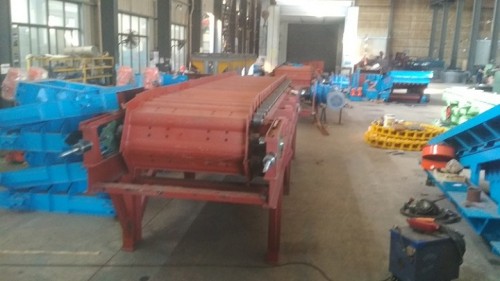

设备名称：轻型板式给料机
型号： GBQ800×6000
数量：1台
GBQ800×6000板式给料机技术参数
|
内 容 |
单 位 |
参 数 |
备注 |
|
|
性能参数 |
规格 |
|
GBQ800×6000mm |
|
|
槽板宽 |
mm |
800 |
16Mn底板t=8 |
|
|
中心距 |
mm |
6000 |
|
|
|
输送物料 |
|
矿石 |
|
|
|
*大输送物料粒度 |
mm |
＜200 |
|
|
|
输送量 |
t/h |
120 |
|
|
|
输送倾角 |
° |
0 |
|
|
|
输送速度 |
m/s |
~0.22 |
|
|
|
合金结构钢链节距 |
mm |
200 |
|
|
|
减速机 |
|
DFY200-140 |
|
|
|
速比 |
i |
140 |
|
|
|
电动机 |
|
YVF2-132M-4-7.5 |
变频电机 |
|
|
功率 |
kW |
7.5 |
|
|
|
安装方式 |
|
右装 |
|
|
|
设备重量 |
|
t |
~14.5 |
|
GBQ800×6000mm板式给料机供货范围
|
序号 |
设备及部件名称 |
数量或规格 |
备注 |
|
1 |
板式给料机 |
GBQ8000×6000mm |
|
|
1.1 |
传动装置 |
1套 |
|
|
1.1.1 |
减速器 |
DFY200-140（1台） |
江苏泰隆减速机 |
|
1.1.2 |
电动机(变频调速) |
YVF2-132M-4-7.5（1台） |
安徽皖南 |
|
1.2 |
机架（含头部罩壳、导料板） |
1套 |
|
|
1.3 |
头轮装置 |
1套 |
链轮2个，轴承座和轴承各2个，主轴*根 |
|
1.4 |
尾轮装置 |
1套 |
改向轮2个，拉紧装置*套 |
|
1.5 |
链条 |
1套 |
节距200 |
|
1.6 |
槽板 |
1套 |
厚度8mm |
|
1.7 |
滚轮 |
1套 |
|
|
1.7 |
安装地脚螺栓 |
1套 |
用户采用预埋铁 |
|
2 |
随机技术资料 |
1套 |
随设备发货 |
产品价格：153000元/台
报价及条件说明：
1、以上报价均为工厂交货价；
2、交货周期：合同生效后50 天；
技术沟通：13606279786
