点击图片查看原图
外形尺寸：
|
型号 |
尺 寸(mm) |
净 重 |
|
|
A |
B |
||
|
VA7010-15 |
55 |
113 |
0.60 |
|
VA7010-15 |
55 |
128 |
0.60 |
|
VA7010-20 |
66 |
124 |
0.65 |
|
VA7010-20 |
66 |
137 |
0.65 |
|
VA7010-25 |
90 |
129 |
0.70 |
|
VA7010-25 |
90 |
145 |
0.70 |
驱动器主要技术参数
|
型号 |
额定电压 |
功率 |
驱动方式 |
与SRV2000阀配合动作时间 |
净重(kg) |
|
VA7010-220 VA7010-110 |
AC220V±10% |
7W |
单向电机驱动 |
全开时间：通电后约10秒 |
0.3 |
|
AC110V±10% |
|||||
|
VA7010-24 |
AC24V±10% |
铜阀主要技术参数
|
产品型号 |
阀门形式 |
联接螺纹 |
流量系数 |
关闭压差 |
工作 |
流体 |
环境 |
储存 |
承压 |
|
VA7010-15 |
常闭二通阀 |
G1/2 |
1.5 |
0.25 |
冷冻/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
VA7010-15 |
混合三通阀 |
G1/2 |
1.5 |
0.25 |
|||||
|
VA7010-20 |
常闭二通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-20 |
混合三通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-25 |
常闭二通阀 |
G1 |
4.8 |
0.06 |
|||||
|
VA7010-25 |
混合三通阀 |
G1 |
4.8 |
0.06 |
产品简介：

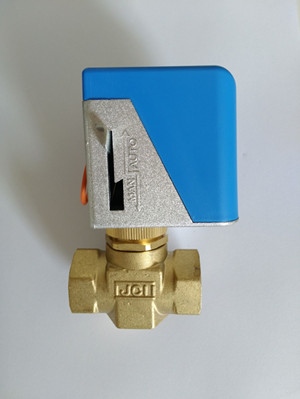

江森自控阀门VA7010系列开关式电动二通阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供 个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
材质说明：
阀体材料：锻造黄铜
密封材料：丁腈橡胶(NBR)
驱动器盖：阻燃ABS工程塑料
介质温度：＜94℃
阀杆材料：不锈钢(A1S1302)
驱动器底盘：压铸铝合金 工作介质：水
