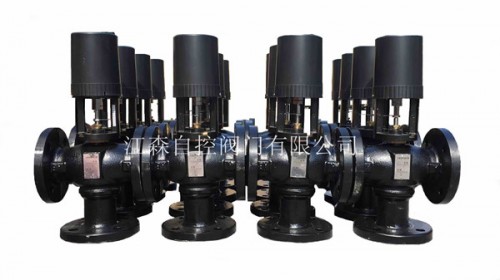

江森自控阀门有限公司法兰电动三通阀
产品概述

     法兰电动三通阀是由作用力4000N电动执行器与口径DN80-DN350调节阀体组合而成的电动调节阀系列：其广泛应用于空调，制冷，采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制系统温度，湿度，压力和节能的目的。

产品特点

1. 执行器选用铝压铸的支架和外罩，体积小，重量轻，强度高。

2. 执行器选用永磁同步可逆电机，带有过载保护功能，限位开关，执行器自行停止。

3. 工作电压：AC24V±10﹪50/60HZ（也可以订制选用AC220V）

4. 控制信号：开关/浮点信号     模拟：0-10V/4-20MA信号

5. 阀体结构形式有两通单做阀，两通平衡阀，三通分流阀及三通合流阀

6. 阀体与管道的连接形式为PN16GB9113.3法兰连接。

7. 阀体可选铸钢、铸铁、不锈钢以适应不同工作介质及温度，介质温度较高时，阀体可选择带有散热性功能的阀门。

8. 带有阀门行程自适应功能，便于现场安装和调试。

可选配手动装置，实现手动打开/关闭，执行器的设计符合IEC国际标准。

阀体主要材质技术说明：



阀体型号		DN80	DN100	DN125	DN150	DN200	DN250	DN300
阀杆行程		20	20	20	20	20	2.5	3
大压差（mpa）		1.0	0.75	0.3	0.2	0.2	0.2	0.2
公称压力		1.6mpa、2.5MPa
液体温度		水-10℃-95℃ 蒸汽-10℃-180℃
介质		冷/热水，蒸汽等
材   质	阀体	球墨铸铁、不锈钢
	阀芯	球墨铸铁，不锈钢
	阀杆	不锈钢
	密封	四氟填充，V型密封，弹簧自补偿
泄漏量		单座阀小于KV值得0.04%

阀体结构长度：

阀体通径	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN360
长度（L）	290	320	340	375	395	460	500	570
高度（H1）	600	620	630	650	830	850	950	980
法兰孔数	8	8	8	8	12	12	12	12

安装注意事项

1、 安装调节阀要清洗管道，阀门入口侧要安装过滤网。

2、 阀体内介质流向应与阀体上的箭头方向 致。

3、 在设计图纸上无标明调节阀安装位置时，调节阀 般安装在回水管上。

4、 驱动器垂直安装在阀体上，避免驱动器在阀体下面，需留下足够的空间以便日常维护。

5、 应优 考虑垂直安装，特殊场合可倾斜或水平安装，但体积，重量，振动过大时需加支撑固定。

6、 阀体法兰与管道连接应保持同心轴，避免产生剪切力，连接螺栓自然锁紧。

              调节阀两端建议安装手动阀，以便于维修，使用过程中应定期三、四个月加黄油保养。
