JLO-C558型铝基板分板机技术参数
产品名称：铝基板分板机
工作温度：10-35℃
分板厚度：0.5-3MM
分板速度：0-300MM/S
刀片材质：进口SKD11
工作电压：220V 50HZ 40W
存储温度：-20-50℃
铝基板尺寸：不限
被切割电路板材质：铝基板 FR-4 波纤板等
主机尺寸：300MM(L)*280MM(W)*200MM(H)
进出料盘安装好后整机尺寸：2700MM(L)*430MM(W)*200MM(H)
V-CUT槽周边零件：限制原件高度＜13MM，焊点距V槽＞0.5MM
重量：60KG
功能特点：

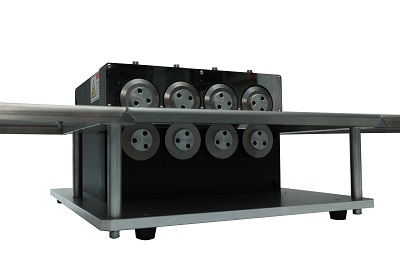

①电路板切割由八片刀完成，上下两片为 组，构成 个切割单元。整个切割
过程分为四个 阶段，由于每次的切割量很小，因此切割过程中产生的应力较
传统的（如：走刀分板机 走 板分板机 气动分板机） 次切断方式减少了80%
以上，分割好的电路板边缘平整光滑，板面非常平整，不扭不翘。
②独特的限位装置，使得员工操作起来更加便捷，分板速度更快，效率更高，
无需培训即可操作。
③刀片装有防夹手透明有机玻璃，在看到刀片运转的同时，又有效的杜 了意
外伤害。
④独特的多次切割方式，使得切割过程非常平稳，大大提高了V槽的定位能力，
即使切V槽很浅的线路板，也不会出现分偏的情况，避免报废板子。
⑤由于刀片每次分板所受力小，从而使得刀片磨损度低，增加了刀片的使用寿
命，降低了使用成本。
⑥本产品适用于分割LED铝基板（不限长度）如市面上普遍的400MM 600MM 800MM
1200MM 1500MM长度等，铜基板 灯条板 波纤板 FR-4等。
⑦本设备荣获专利认证，用于LED灯条铝基板的分板，不变形 无毛刺 产
能高 寿命长是分铝基板的必选设备，为LED灯条生产厂家带来质量 信誉 利
润的保障。
