轴流泵是利用叶轮在水中旋转时产生的推力将水提升的,这种泵由于水流进入叶轮和流出导叶都是沿轴向的,故称轴流泵。
轴流泵按泵轴的安装方式分为立式,卧式和斜式三种,它们的结构基本相同。目前使用较多的是立式轴流泵。主要零部件有：喇叭管,叶轮,导叶体,出水弯管,轴和轴承,填料函等。

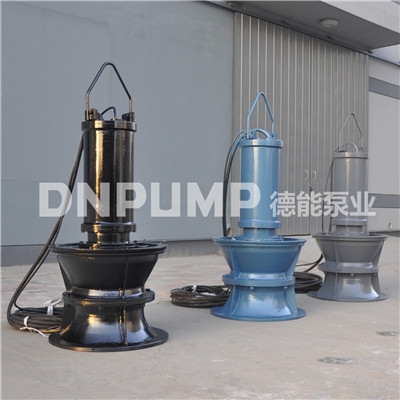

QZ系列潜水轴流泵概述 进出水流道安装方式
1. 进水流量：按样本外形安装图推荐形式,泵在液体中较小淹没深度应大于图中值。
2. 出水方式：拍门或其他方式。
3. 安装方式：弯管悬吊,井筒悬吊,混凝土研制井筒式。
潜水电机功率等 ：电气性能指标符合GB756
防护等 ：IP68
冷却方式：ICWO8A41
基本安装形式：IM3013
电压等 ：≤355kw,电压为380V或660V＞355kw,电压为380V,660V,6Kv,10kV
缘等 ：F
额定频率：50Hz
电缆长度：10m
轴封设有两道或三道机械密封。靠前道与水直接接触的机械密封 般为碳化硅, 二, 三道 般为石墨对碳化硅。
