上海英路IN1000超小型数显电压电流仪表 三位有效显示 量程可调
点击图片查看原图
产品: 浏览次数:40上海英路IN1000超小型数显电压电流仪表 三位有效显示 量程可调
品牌: INLU
单价: 30.00元/只
最小起订量: 1 只
供货总量: 9999 只
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-08-15 23:41
  询价
详细信息

1产品特点:

超小型精致模具,弧型表面设计,前面板防水,高品质控制芯片,表贴工艺,高品质阻容器件,抗干扰佳,带正负 性转换功能,三位显示,可显示负号。低功耗设计,节能环保,三种显示效果供选择,内置可调电阻,方便调校。

2主要技术指标:

1 电源:DC5V±5%(其它电源可选)

2功耗≤60mA

3超量程小于1999显示后3位大于1999无显示

4 工作温度:-10~50℃  湿度:85%以下

5显示字高0.36英寸

6测量速率约2.5次/秒     准确度:0.2%±2个字

7  支持0-20mA/0-10V等模拟信号输入

8 显示±999

9 外形尺寸:39*21*16mm 建议开孔尺寸:37.5*19.5mm

10 正负 性自动识别 自动转换

11 内置校准电位器

12 数码管显示效果:红色,蓝色,翠绿色,白色可选

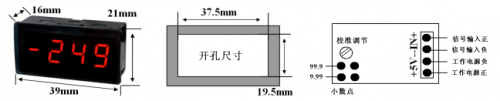

3尺寸与接线端子图:



4量程说明:

IN1000直流电压电流表

常用量程:



允许输入满量程的120%



注:如 个直流10V电压表只能测量10V之内电压,但不可以测电流。

满量程

分辨率

输入电阻

量程扩展说明

±99.9mV

100uV

100MΩ(内阻)

1:表格列出量程可以直接信号接入测量,当电流大于2A以上需外接分流器来扩展量程,可配1000 A/75mV分流器来测量1000A之内的大电流. 特殊量程可以定制。

例:如用户需要测量50A的直流电流,那么就需要50A/75mV分流器配合直流0-75mV显示0-50.0的数字表头来实现测量。

2: 测量电压高于500V须采用机外分压。

例:如测量直流1000V以内高压,采用1000V/10V分压器分压配合直流0-10V输入显示0-999的数字表来扩展测量。

±999mV

1mV

1 MΩ/100MΩ(内阻)

±9.99V

10mV

1MΩ

±99.9V

100mV

1MΩ

±500V

1V

3 MΩ

±99.9uA/200uA

100nA/1uA

1KΩ

±999uA/2.00mA

1uA/10uA

100Ω

±9.99mA/20.0mA

10uA/100uA

10Ω

±99.9mA/200mA

100uA/1mA

±999mA

1mA

0.1Ω

±2.00A

10mA

0.1Ω

仪表连接线采用4芯杜邦线,2A直通,超过需要外置分流器测量,仪表电源可以订做DC:12V DC:24V DC:48V 线上加隔离

5 应用举例:                            6 注意事项:

例:某电器标称额定工作电压为直流24V电流为8A

我们采用数字表去监测电流电压值

1选择IN1000-DC-100V  IN1000-DC-10A/75mV各 只

2辅助电源;DC5V/100mA稳压电源2个







1 仪表为直流供电时,推荐系统供电电源负与信号负不相连。

2测量电流时仪表须独立供电,如用户被测信号负与电源负不能分开时,仪表外部须加装DC/DC隔离模块,否则可能导致烧表测量不准, 跳字等现象。

3测量电压应将表头测量端并联在被测电路中,测量电流应将表头测量端串联在被测电路中(推荐)串联电源低电位端。

4测量电压信号或者测量电流信号,须按照产品的接线图与对应信号连接可靠,并检查线路无误再通电。

5使用前,仪表需通电预热15分钟 。

6输入导线不易过长,如被测信号输出端较长时请用双绞屏蔽线

7若信号伴随高频干扰,应在线里使用高频过滤器。

8长时间存放未使用时,请每3个月至少通电 次不小于4小时。

公司专业生产数显电压电流仪表,温度温控仪表,单相三相多功能电力仪表,数显计数器,计时仪,数显转速表,频率表,电阻表,湿度仪表,功率表,变送器,导轨式单三相电能表,承接非标仪表开发生产业务。
