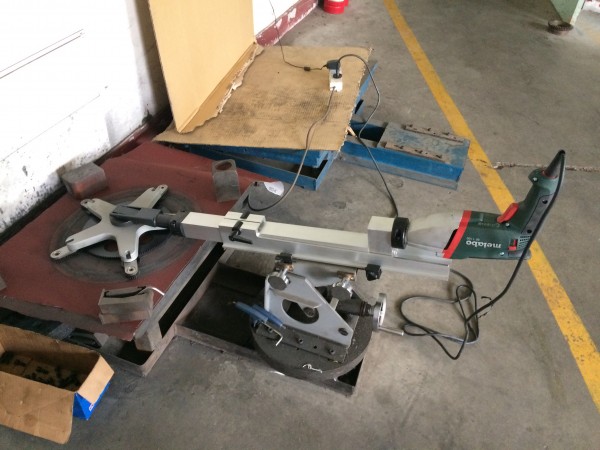

华沃电力设备厂生产的M-300型多功能阀门研磨机采用德国1100W电机，进口NSK轴承，配有 进固定可调研磨支架，和 进行星齿轮研磨盘，（该研磨盘采用公转带自转的方式研磨，使研磨面呈正交网纹，密封性能更高）结构合理，性能稳定。是火电厂，化工厂、石油、石化检修时常用的检修闸阀、截止阀的在线研磨设备。 经上市，就受到使用单位的肯定与好评！
便携式阀门研磨机M-300C设备性能介绍
便携式阀门研磨机M-300C是为适应现场维修阀门而开发的 代新产品。该产品具有降低劳动强度、提高劳动效率、降低维修费用的特点。完全替代了进口产品。广泛用于石油、化工、冶金、电力等企业。
具有以下优点：
1. 效率高，研磨质量好。
2. 适用于复杂环境下的现场维修，在现场维修省去了阀门拆装。
4. 安装简单。产品为组合式结构，易拆、装。
5. 操作简单。
便携式阀门研磨机M-300C产品参数
．研磨范围：Φ118-430mm闸阀（阀座、阀芯）、平面截止阀（阀座、阀芯）。
2．电机功率：1300W
3．电源参数：220V/50HZ
4．阀门密封面zui小间距：50mm
5．zui大研磨深度：850mm
M300C型便携式阀门研磨机的安装和操作方法
（ ）研磨闸阀阀座
1．选择研磨盘：
根据阀座密封面的大小选择合适的研磨盘，随机所带的只有八种，其它尺寸的可参考其结构另行配制。
2．上研磨盘：
把研磨盘贴附于探臂的法兰盘上，要求安装要 到位，再用螺钉紧 固，装好后研磨盘应能转动。
3．固定底座及调整支架固定底座的装夹方式为三点紧固，紧固底座上的三点上定要平稳地固定在阀体的法兰上，装夹方式 般分为以 下几种：
（1）直接固定方式：根据所需研磨的密封面将底座直接固定于阀体上的 种方式。包括带法兰的阀体。不带法兰的阀体，研磨联接法兰。
（2）间接固定方式：根据所需研磨的密封面周围的环境而需要借助于其他物体将底座进行固定的 种方式。
如：用随机所带的压板及阀体上的栽丝固定底座。不论用哪种方法，均要将底座固定平稳、牢固，不可过于倾斜。（注意：研磨闸阀阀体时，底座 定要在被研磨面的中心线上） 固定好底座后，把调整支架通过底座上的压板及螺钉将其紧固。要求调整支架的平面超过被研磨面。
4．确定伸缩壁长度：
用盒尺测量阀门密封面 底部到底座的距离，根据此距离调整伸缩臂长度使研磨片的外径到定位调整组件的顶尖距离与其大致相等。若伸缩臂长度不够时，可以调整定位调整组件在导轨上的位置，以保证研磨盘到被研磨面，然后紧固手把。
5．装电机：
松开螺钉，把电机插入到驱动轴内，到位后拧紧螺钉。 要求：电机接头 定要安装到位。电机 定要紧固。 6．组装、调整：
①将已装好研磨盘的伸缩臂组件用定位调整螺栓的顶尖插到调整 支架上的定位孔中。
②紧固手柄。
③调整研磨盘的位置，使研磨片压在补研磨面上。
ａ．调整手轮，使研磨片压在被研磨面上，但不要过紧，以研磨盘能用手转动为好。 ｂ．用定位调整组件中的顶丝调整研磨盘上、下的位置，使其上、下覆盖于被研磨面上。 ｃ．用手柄调整研磨盘左、右覆盖于被研磨面上。总之，把研磨盘上研磨片的中心调整到被研磨环带的中心上，并保证均匀地贴在被研磨面上。若不好对中，可根据研磨片露出被研磨面的距离是否均等来判定。
7．试运转，调整将整机装好后，调整进给手轮使研磨盘与被研磨面接触上且用手搬动时，有轻微的活动为止。然后做进 步调整，以确定研磨片已覆盖在被研磨面上。
8．开机运转：
切调整正常后可开机运转，启动电机使研磨盘在无障碍下开始
低速转动，用手轮进给，不可 次进给太多，开始时，以１／４圈为宜，以后逐渐减少。调整转度 般磨小阀门时为200转／分。
9．关机检查，更换砂纸（布）：
关机后检查被研磨面和砂纸（布）。（若胶带残留物不宜去除，可用丙酮清洗）检查或更换砂纸（布）后导轨不需任何调整即可用定位
调整组件的顶丝放到调整支架的定位孔内紧固手柄后继续研磨。 （二）研磨闸板
1．用随机所带的底板把调整支架固定好。
2．用底板前的两个螺钉帽和定位支架把要研磨的阀板固定好，并用小底板依所研阀芯调整好角度（以万向节不弯曲转动为佳）。如果阀板较大在底板上不便固定，可把调整支架反向安装，把要研磨的阀板放在 个合适的平板上。
3．其他操作步骤同研闸阀阀座。
