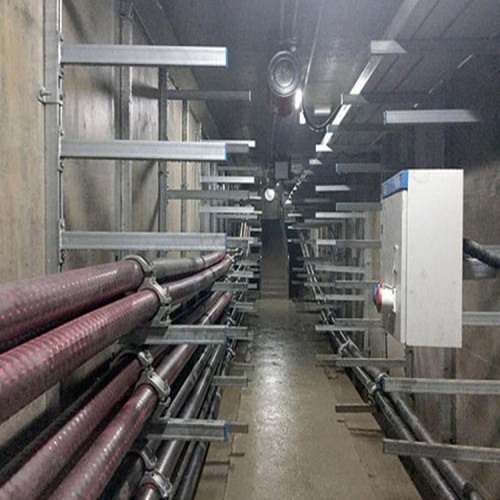

河北恩赛管廊支架安装方式：
1.工艺过程：弹丝定位、钢筋检测、电钻开孔、柱头安装、托臂安装、定位复核
2.根据管廊标准断面图，使用红外水平仪确定支架安装位置。
3.用钢丝探头探测无钢丝的部位以作标志，在标志位置用电钻开孔。
4.用槽钢扣件，膨胀螺钉固定立柱。用槽钢锁扣将托臂固定在立柱上，并用水平尺对平。
5.根据施工图纸检查支架的高程、间距。

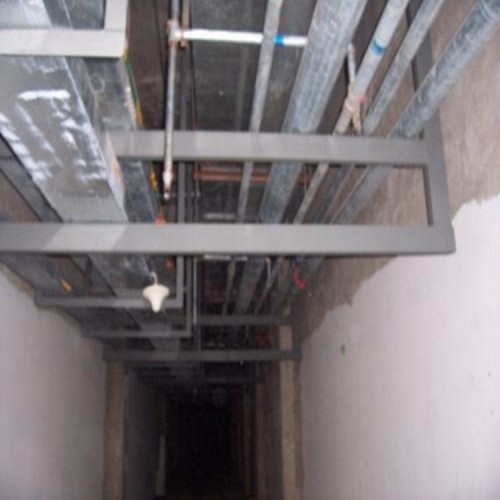

管廊支架安装注意事项
1.承重架距不得大于管廊支架的 大间距；通常管路的 大间距是根据强度条件和刚度条件计算得到的， 般情况下我们都采用 小间距。若管路中存在压力波动，应根据管路的固定频率来确定管廊支架的距离，避免发生共振。
2.尽可能利用原有土建结构的构件支撑，即管廊的梁柱上支撑。
3.管道进行柔性分析，根据分析确定管廊支架的位置，并考虑支撑的可能性。
4.在竖管段弯头附近，或竖管段中央以上作承重架，竖管段长时，可在竖管段下方增设导向支架。
5.在集中负荷的管路组件附近设置承重架。
6.尽可能减少设备接口的受力。例如管道支架与界面接近时，对界面的热弯矩不会很大。
7.考虑到维护方便， 好不要在拆卸管段时做临时支架。
8.管道支架的位置和型式应尽量减少受力对被根部的不利影响。
9.对于输送脉动液的管道和用于传递机械振动的管道，应将管道支架限定在独立的地面结构和独立的基础上，否则，应对有关结构、建筑物等进行仔细和全面的分析，以确保其非共振频率和强度足够，且振幅不大。
