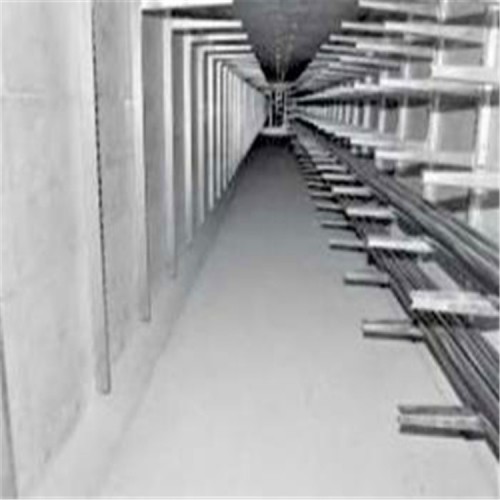

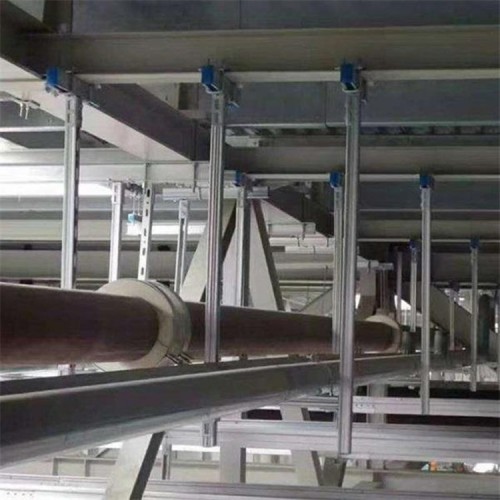

管廊支架或者管道支架是 种用于承受重力和其它垂直向下荷载的支吊架，由支架、托臂、立柱、抱箍、螺栓、螺帽组成。根据管路支架的作用可分为三类：承载架，限位式支架和减振架。
1.支撑架是用于承受管道重力及其它垂直向下荷载的支撑，分为滑动支撑(支撑)、杆式支撑(支撑)、定力式支撑和滚动支撑。
2.限流式管道支架作用于限流线位移，在限流线位移至少 个方向。若管道的线位移以正负向单轴方向受限制，则称之为往复式限位架。约束支架可分为导向支架、约束支架和固定支架。
3.减振架是为控制或减轻除重力和热膨胀作用之外的任何力(如材料冲击、机械振动、风力和地震等外部载荷)的作用而设计的 种管道振动支架。有弹簧和油压两种形式的减振架。
4.由于管道的跨度较大，将产生较大的热伸缩位移，需要使用大位移的 PTFE滑动支座。或者可以采用焊接式的滑动支座或管夹式的滑动支座。
管廊支架上的排线布置
1.大直径总液压管道应设置在靠近管架立柱的地方，或设置在管架立柱的上方，以便使管架立柱承受小的弯矩。小管径的轻质管道.宜放置于管架中心。
2. 般设备的平面布置，均按工艺次序，在管廊两侧布置。因此，连接到管廊左侧的管道，连接到管廊左侧的管道，连接到右侧的管道。公共工程管道在管廊的中间宜布置。
3.对于双层管道， 般情况下，气体管道、热管道应布置在上层，液态管道、冷态管道、液化气、化学药品和其他具有腐蚀介质的管道和非金属管道应布置在底层。公共工程用管道中的蒸汽、压缩空气、气体和其它过程用气均可设在上层，其余管道可设在上层或下层。
4.在支管根部设有切断阀的蒸汽、热载体油等公用工程管道，其位置应便于设置阀门操作平台。对单边布置设备的管廊，管道宜靠近有设备的 侧布置。
5.低温冷冻管道、 LPG管道及其它应避免受热的管道不宜布置在热管道之上，也不宜紧贴不保温的热管道。
6.个别大直径管道进入管廊改变标高有困难时，可平转进入。这时，管道应该放置在走廊边缘。
