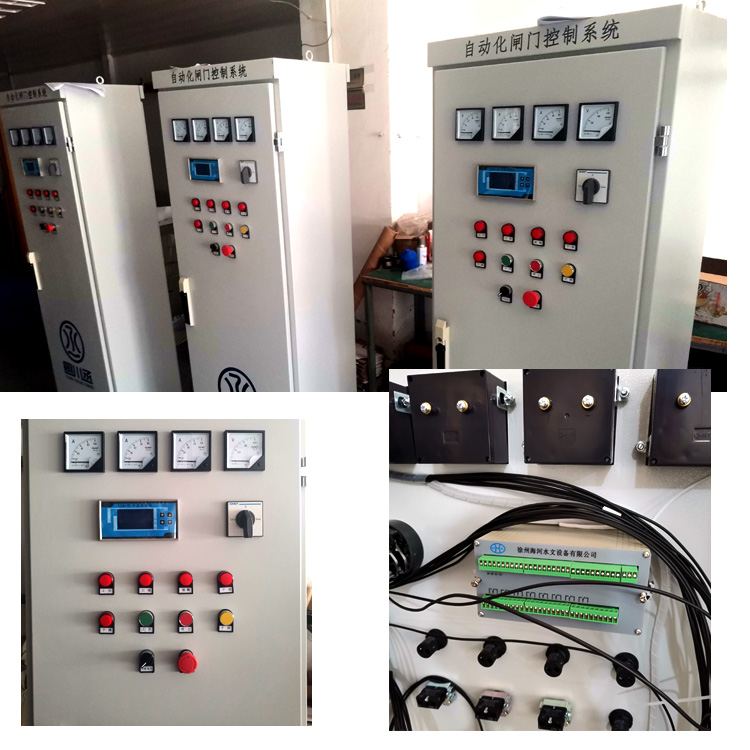

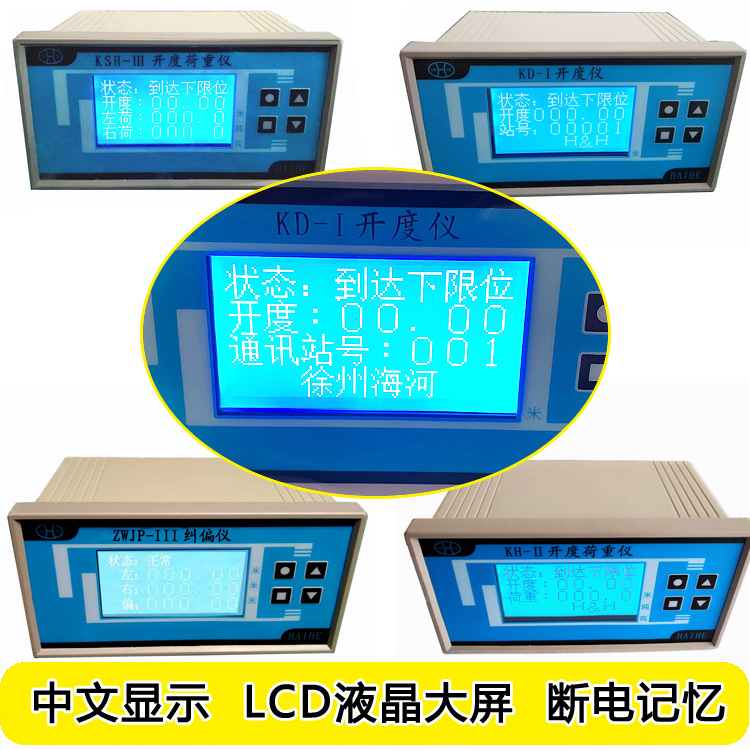

PLC集中控制柜是用于水利闸门集中启闭的控制设备。具有通电电源指示；当配电盘的转换开关转到“现地”控制时，通过每孔闸启，闭，停的操作按扭可对相应的闸门进行控制。每孔闸门均安装闸门开度仪表，操作直观，仪表配有485接口将开度数据实时送给PLC。将转换开关转到“远方”控制时，可通过上位机对闸门进行控制
操作规程（务必专业人员操作）：
1、 检查控制屏无缺件，无损坏，无鼠噬，无浸水等问题。
2、 检查供电电网的电压，频率等参数的准确性。
3、 保证被控制设备的完好。
4、 将启闭机控制箱的断路器推上，转换开关转到“远方”。
5、 打开控制屏的柜门，推上断路器，送电。
6、 将PLC集中控制柜的转换开关转到“现地”。
7、 根据需要对相应闸门进行“开启”“停止”“关闭”的操作。
8、 如是“远方”操作，将转换开关转到“远方”。
9、 操作完毕，拉下断路器，锁闭配电盘。
启闭机控制箱使用说明

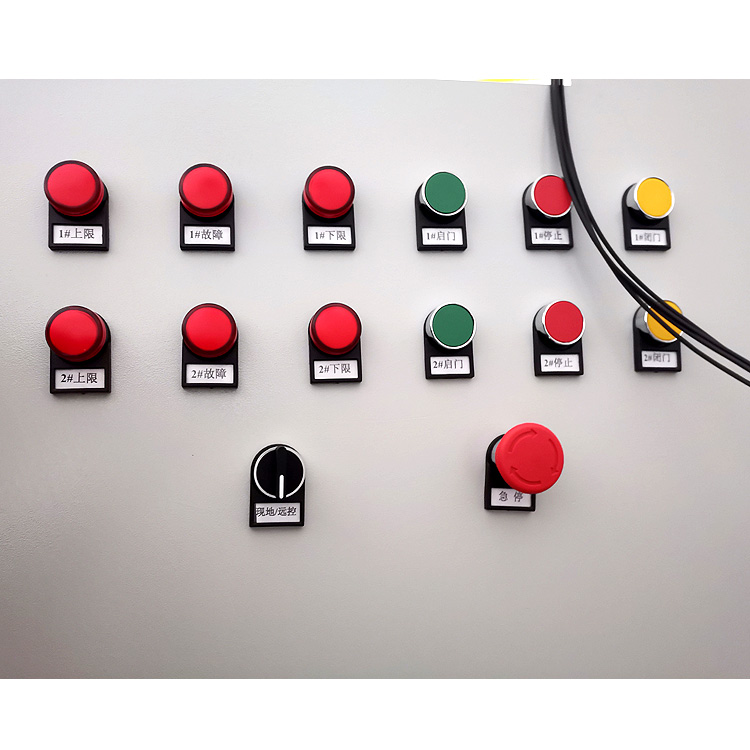

启闭机控制箱是用于水利闸门启闭的控制设备。具有上限、下限、故障指示；转换开关可实现远方，现地的操作转换；在“现地”模式下通过启门、闭门、停止的操作按扭可对闸门进行控制。
操作规程（务必专业人员操作）：
10、 检查配电盘无缺件，无损坏，无鼠噬，无浸水等问题。
11、 检查供电电网的电压，频率等参数的准确性。
12、 保证被控制设备的完好。
13、 打开配电盘的柜门，推上断路器，送电。
14、 将转换开关转到“现地”的位置。
15、 根据需要对闸门进行“开启”“停止”“关闭”的操作。
16、 如需“PLC集中控制”或“上位机控制”将转换开关转到“现地”的位置。
操作完毕，拉下断路器，将转换开关转到“停”的位置，锁闭配电盘。
