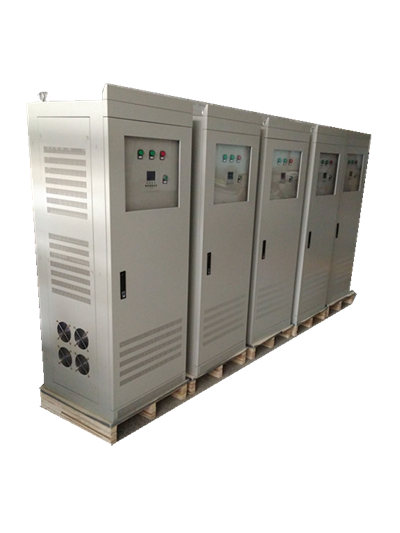

太阳宇生产的太阳能离网逆变器是纯正弦波智能型逆变电源。将蓄电池的DC12V/DC24V/DC48V/DC96V/DC110V/DC220V/DC384V/DC480V/(定制直流电压)的直流电通过太阳能逆变电源变成AC110V/AC220V/AC380V的正弦波交流电，供用户负载使用。
太阳能发电系统由太阳能发电板,太阳能控制器,逆变器,蓄电池等组件组成,根据使用方式可以分为几种类型;类型有:纯逆变型;市电互补型;逆控 体机;
适用于DC12V/DC24V/DC48V/DC96V/DC110V/DC220V/DC384/DC480V的太阳能发电系统;(也可以定制特殊电压型逆变器)
二：产品原理
工作状态：
A、 交流主供
1、交流输入、直流输入都正常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）。
2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态
开关2向负载提供电源（即直流逆变供电）；交流输入恢复后转为交流旁路供电。
B、 直流主供
1、交流输入、直流输入都正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态
开关2向负载提供电源（即直流逆变供电）；
2、当直流输入异常，交流输入正常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）。
直流输入恢复后又将转为直流逆变供电。
三：产品参数
|
规 格 |
TYY-65KW |
|
|
直流输入 |
额定电压 |
384VDC |
|
电池数量 |
12V×32节 |
|
|
电池类型 |
免维护铅酸蓄电池 |
|
|
交流输入 |
相 数 |
三相 |
|
频 率 |
50Hz ± 5％ |
|
|
电压范围 |
380VAC ± 15％ |
|
|
逆变输出 |
额定功率 |
65KW |
|
额定电压 |
380VAC ±2％ |
|
|
频 率 |
50Hz ± 1％ |
|
|
波形失真率 |
≤ 5％（线性负载） |
|
|
动态响应 |
5%（0%~100%负载） |
|
|
峰值系数（CF） |
3：1 |
|
|
功率因数 |
0.8 |
|
|
逆变效率 |
87% |
|
|
报 警 |
LED指示灯报警和液晶显示屏文字报警 |
|
|
人机界面 |
LCD液晶/触摸屏（可选） |
|
|
转换时间 |
在线0ms，互动5ms，EPS 1s |
|
|
噪音 |
≤55db |
|
|
缘强度 |
1500 VAC， 1min （输入和输出） |
|
|
冷却方式 |
风扇强制风冷 |
|
注：其它电压等 都可以定制 如： DC72V ，DC96V，DC110V，DC192V , DC216V，DC240V，DC384V，DC480V等
