电动三通调节阀 产品概述
本公司的电动三通调节阀是由PSL系列和3810系列直行程电动执行机构和三通调节阀体组成。电动执行机构为电子式 体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动三通调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电动三通调节阀具有调节精度高，动作稳定可靠等优点。电动三通合流调节阀主要用于将两种流体混合成 三种流体；电动三通分流调节阀主要用于将 股流体分成两股流体。电动三通调节阀产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
电动三通调节阀 技术参数
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数(KV) |
分流阀 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
| 合流阀 |
- |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
| 允许压差(MPa) |
3.5 |
3.2 |
2.2 |
2.2 |
1.4 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.2 |
0.19 |
0.13 |
| 公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
| 压盖形式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
| 阀芯形式 |
双导向型套筒式阀芯 |
| 流量特性 |
直线性、等百分比 |
| 配置执行器类别 |
381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) |
| 执行器参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等 ：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
电动三通调节阀 性能指标
| 项目 |
指标值 |
| 基本误差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配381L ±2.0； 配PSL±1.0 |
| 死区% |
1.0 |
| 始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
| 始点±2.5 |
终点±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
电动三通调节阀 零件材料
| 下阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 垫片 |
PTFE\金属石墨垫片 |
| 阀座 |
304 |
304 |
316 |
316L |
| 阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 阀芯组件 |
304 |
304 |
316 |
316L |
| 密封中垫 |
304 |
304 |
316 |
316L |
| 导向套 |
304 |
304 |
316 |
316L |
| 阀盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
| 填料 |
PTFE/柔性石墨 |
| 填料压盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
电动三通调节阀 连接尺寸图
 |
 |

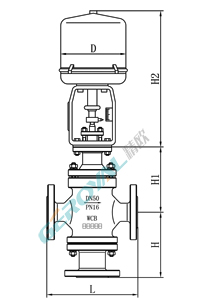

| 电动三通调节阀 (配引进型381执行器) |

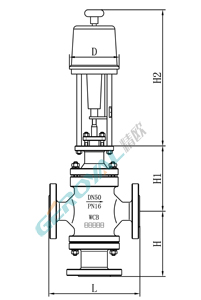

电动三通调节阀 (配引进型PS执行器) |
电动三通调节阀 连接尺寸
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
| PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
| PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
| H |
PN16/25 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
| PN40 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
| PN64 |
150 |
160 |
170 |
180 |
200 |
220 |
240 |
260 |
300 |
322 |
380 |
495 |
605 |
| H1 |
155 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
530 |
680 |
| H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
| PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
| D |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
| PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
电动三通调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们 定会尽心尽力为您提供优质的服务！
