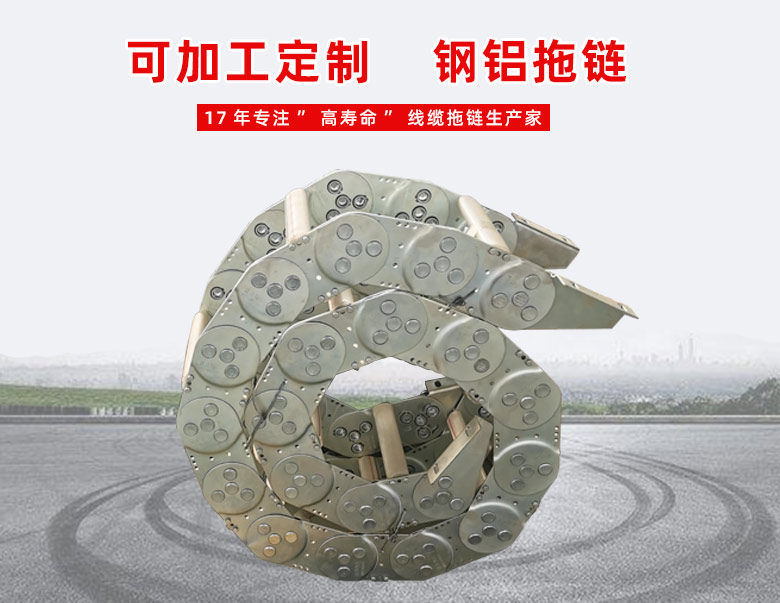

钢制拖链， 般应用在机床机械等的电缆、油管、气管、水管、风管上起牵引和保护作用。钢制拖链已经广泛使用在机床、车床、起重机械、木工机械、港口码头等，保护了电缆等也使机床整体看起来更美观。
钢制拖链的主体是由链扳(钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。
机床附件全封闭拖链金属拖链钢铝拖链电缆拖链穿线拖链工程拖链的特点：
1.拖链可适应zui大移动速度40米/分。
2.拖链在zui大移动速度时，噪声声压 不大于68分贝。
3.拖链安全使用寿命不小于100万次(往复)。
钢制拖链有三种支撑板的形式。（1）当拖链需承载较大管、线缆负荷时、应选用高强度支撑板——整块式（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式（3）安装管缆的规格品种较多时，可选用支撑板——框架式。
钢制拖链的选用原则：
1、根据支撑板zui大孔径Dma来确定链板高度hg和拖链型号。
2、支撑板内腔孔径D1=d+约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。
3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：
①当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板；
②当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式；
③安装管缆的规格品种较多时，可选用框架式支撑板。
4、机床拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。
5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
钢制拖链使用中必须注意几点：
1.TLG和TL 型钢制坦克链其使用行程zui大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的 10 倍，行程小的可相应选择较小的半径
2.钢制拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度，是由电缆zui大直径决定的.
3.机床做zui大限度运转时，如钢制拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大 号规格的拖链。
以上就是钢制拖链的详细介绍啦！希望我与大家分享的信息可以对大家有所帮助哦，如果大家有什么疑问欢迎咨询盛达。
