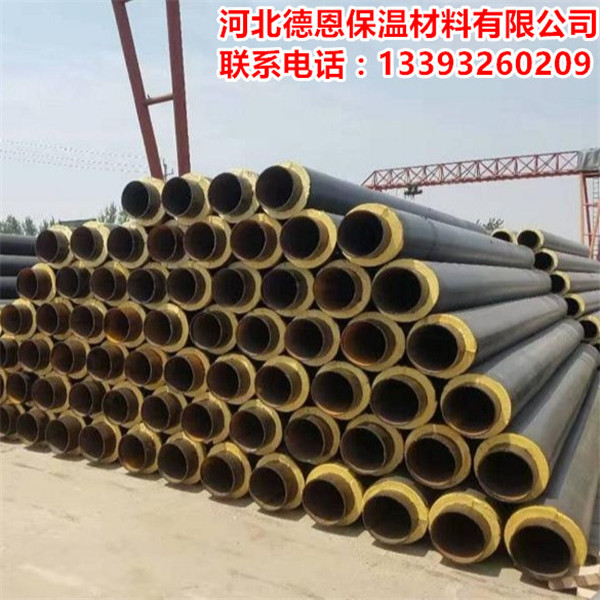

钢套钢蒸汽保温管保温结构依据滑动方式不同分为以下两类
1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。
2、外滑动式保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固钢带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

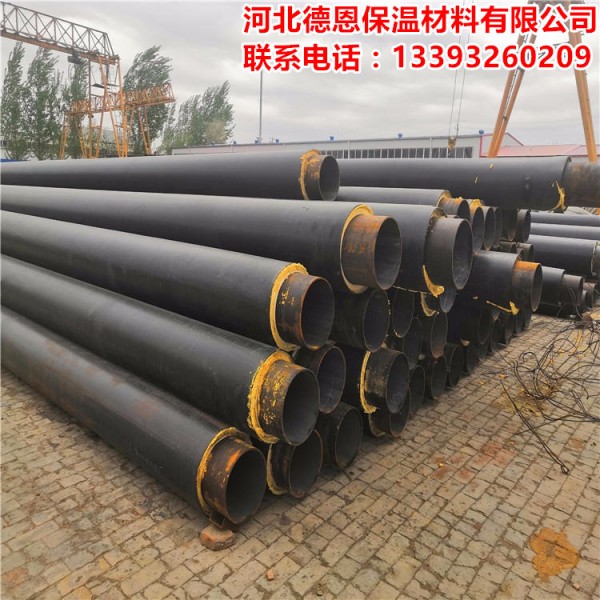

直埋式高温蒸汽用预制保温管是地下直埋中的 种管道，采用没有混凝土结构的情况下也可以进行地下直埋的方式，即工作钢管的热膨胀在外管内进行，从而降低了材料成本，缩短了施工日期，并保障了供热管道的安全性，可以在不同温度环境下更安全的广泛应用，尤其适用于高温蒸汽管道项目。使用温度可达150℃-450℃。
内钢管选用二度无机富锌底漆（耐温≥400℃）防腐涂层，管道端口选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前进入潮气或施工中进入水。保温材料多层错缝包扎，有效减少了热损失，同时控制外套表面措施，防止了冷桥的产生，从而使外套防腐层的温度控制得到了保证。用保温材料包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。
外套钢管防腐采用防腐涂层与阴 保护联合防护，使防腐寿命可大大增加。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。钢套管上的排潮管既能及时排出潮湿气体，又可作为日常运行的报警信号管。管道的热补偿采用优质波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，施工操作方便、工期短。
高温直埋式预制蒸汽保温管常用规格/单位：mm
规格 工作钢管 外套钢管 保温层
外径 厚度 外径 厚度 保温层 空气层
Ф100 108 4.5 377 6 110 18.5
Ф125 133 4.5 426 6 110 30.5
Ф150 159 5.0 426 6 110 17.5
Ф200 219 6.0 529 6 120 29
Ф250 273 7.0 630 6 130 42.5
Ф300 325 7.5 630 6 130 16.5
Ф350 377 8.0 720 7 150 14.5
Ф400 426 8.0 820 8 150 39
Ф500 529 10 920 9 170 16.5
Ф600 630 10 1020 10 170 15
Ф700 720 10 1120 11 180 10
Ф800 820 10 1220 11 180 10
