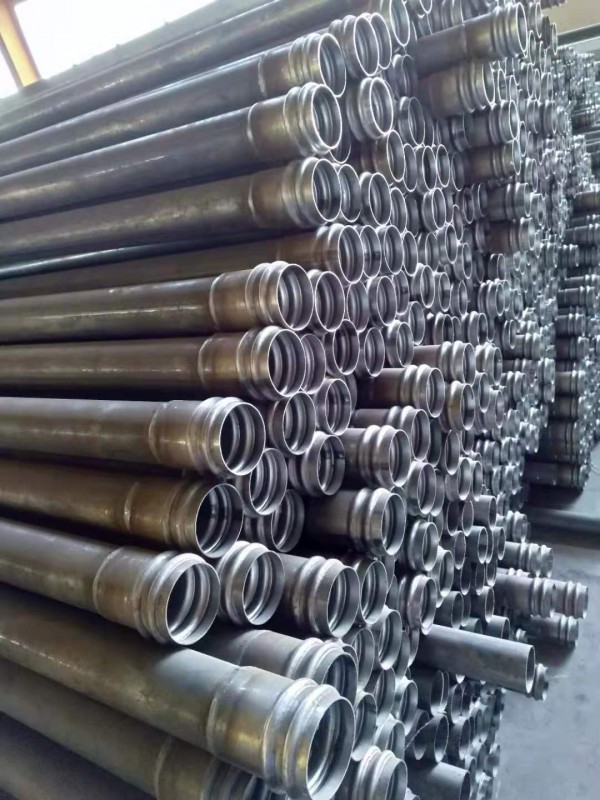

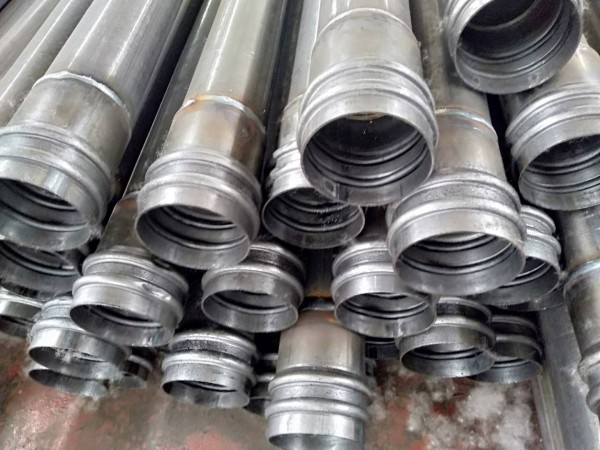

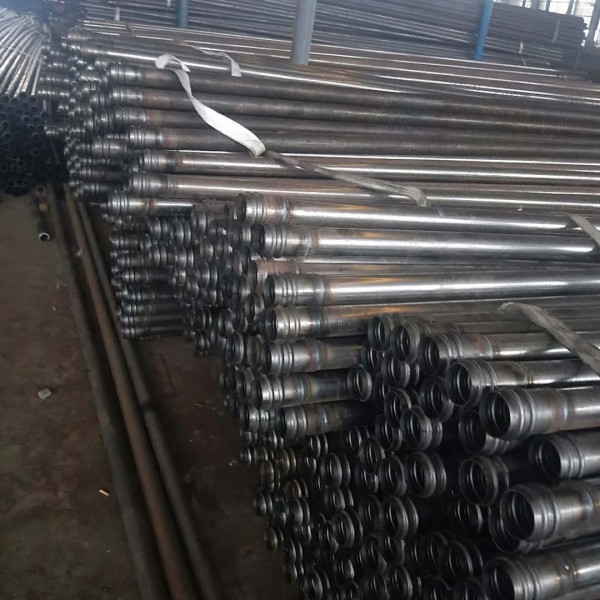

钳压式声测管：又称液压式声测管，承口端端部有两个U型凸槽，U型槽内装有橡胶密封圈，管接头中还设计凹环槽定位结构，安装时将声测管插入承口端至定位槽位置，用专用液压钳对U型槽 侧部分同时挤压，橡胶圈受挤压后起密封作用，钳压部位插口端和承插口端管材同时收缩，变形起坚固作用，从而实现声测管的有效连接。
声测管材质的选择，以透声率较大、便于安装及费用较低为原则。
声脉冲从发射换能器发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测管管壁与混凝土的界面，穿过混凝土后又需穿过另 声测管的两个界面而到达接收换能器。
因此，声测管形成4个界面，每个界面的声能透过系数可按下式计算：
式中：
——某界面的声能透过系数；
——界面两侧介质的声阻抗率
发射和接收换能器之间4个界面的总透声系数为
声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩中使用时应慎重，因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。
声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声率的影响很小，所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。
