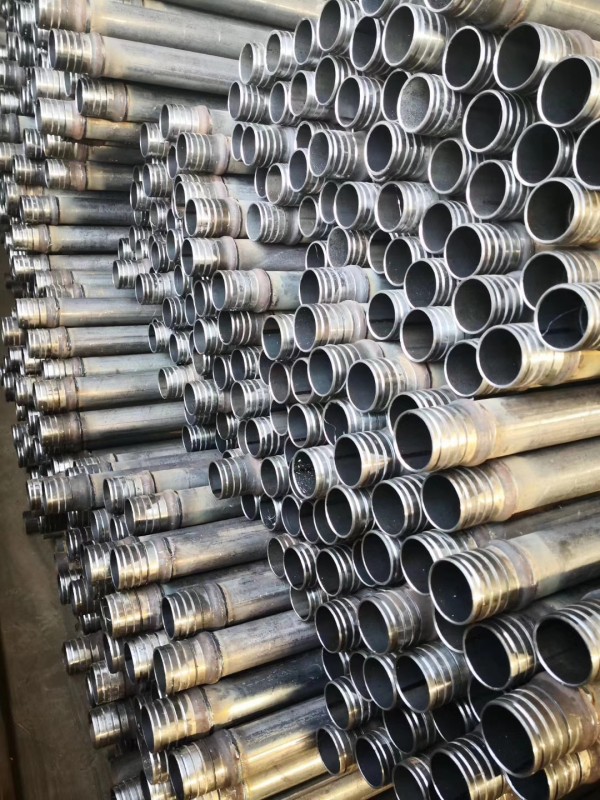

承插式声测管道：链接方式简单，安全、不需在工地进行焊接工作，不用液压钳，采用插拔方式的方法直接固定就可以，零部件都是再厂子里加工好了，具有操作便捷、密封性好、成本低等优点。用目测和手感检测管无毛刺、裂缝、结疤、折叠、分层、搭焊缺陷、划道、刮伤、焊缝寒风错位、烧伤、薄的氧化皮。
声测管材质的选择，以透声率较大、便于安装及费用较低为原则。
声脉冲从发射换能器发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测管管壁与混凝土的界面，穿过混凝土后又需穿过另 声测管的两个界面而到达接收换能器。
因此，声测管形成4个界面，每个界面的声能透过系数可按下式计算：
式中：
——某界面的声能透过系数；
——界面两侧介质的声阻抗率
发射和接收换能器之间4个界面的总透声系数为
声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩中使用时应慎重，因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。
声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声率的影响很小，所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。
