1.1测试原理测试原理
分别将粘扣带的圈面和钩面固定于不同的滚轮表面。试验过程中，滚轮滚动，粘扣带不断发生粘合与剥离。 定次数后取下
此款粘搭扣疲劳强度测试仪符合下列标准：
1.GB/T 23315
2.DIN 3415
3.SATRA PM 123
技术规格
1.滚轮直径：上轮（从动轮）￠162.5mm，下轮（主动轮）￠160mm
2.滚轮宽度：70mm
3.滚动速度：60rpm
4.反转时间：30s反转
5.荷重：5kg
6.计数器：LCD液晶显示，0-999999
7.电源：AC 220V 50HZ 5A
8.外型尺寸：70×47×60cm
9.重量：51kg
整机主要由以下部分组成，如图1所示：

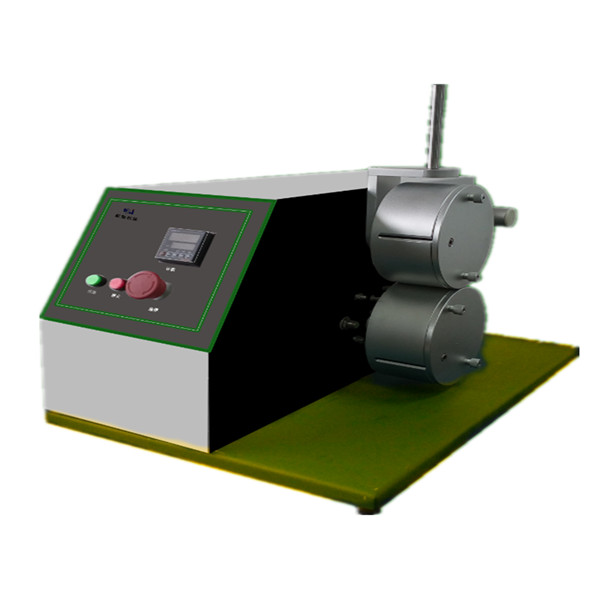

图1. 整机图
1.配重砝码：与从动轮配套使用，压力为5kg。
2.主动轮：直径为160mm，由电机带动旋转，转速为60rpm，每30s换向反转。圈面固定在主动轮上。
3.从动轮：直径为162.5mm，由主动轮带动旋转。钩面固定于从动轮上。
4.计数器：设定及显示运动圈数。
5.按键:包括急停按键，开始及暂停键。
为是试样固定牢固，滚轮内部置有特殊夹持装置。如图2、3所示：

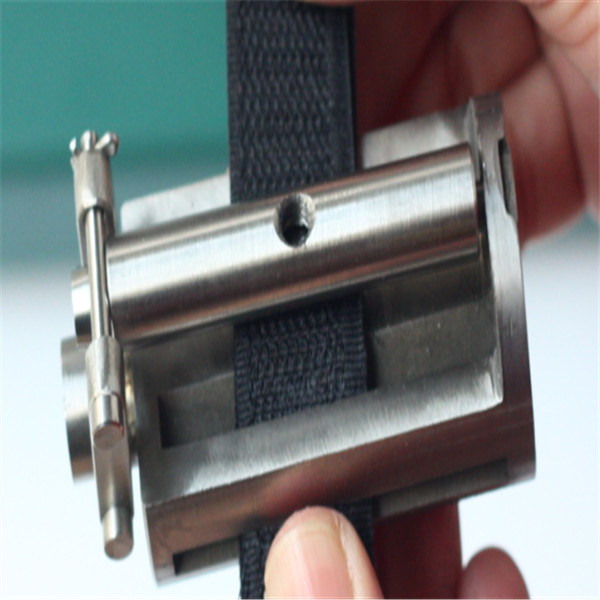

图2. 内部特制夹持装置
GB/T 23315为例介绍试验步骤。
从1副粘扣带上裁切出长度为（540±10）mm，宽度不超过切槽长度的2组试样，每组试样包含 段钩面带和1段圈面带。
在每段钩面带和圈面带上分别标记长度为（100±5）mm的4块区域，并在每块区域的 端标记“1”，另 端标记“2”。
任取1组试样，将标记好的圈面带环绕贴合在小滚轮上，毛面背对滚轮，钩面带环绕贴合在大滚轮上，钩面背对滚轮，使试样与滚轮平行并吻合。确保滚轮在旋转后试样能在整个有效宽度上粘合。
调整计数器，运行试验装置，使试样离合1000次或3000次后取下试样。
沿标记线将试样剪切成4段，测定4组试样的剪切强度，取4组测定结果的算术平均值为该副粘扣带离合1000次或3000次后的剪切强度。
取 2组试样再次进行 次试验。
沿标记线将试样剪成4段，测定4组试样的剥离强度，取四组测定结果的算术平均值为该副粘扣带离合1000次或3000次后的剥离强度。
