往复式磨耗测试仪用于检测涂料、塑料、装饰织物、汽车内饰，立绒织物等的耐刮擦及耐磨耗性能。液晶屏控制并显示试验过程，可根据用户需求设置往复磨耗次数，运动行程，往复运动速度等参数。独特的摩擦臂设计，实现不同摩擦头的替换。根据杠杆平衡原理精确控制压力的实施。充分满足不同标准对于摩擦形式、摩擦头、压力等的不同要求。
1 测试原理
测试样品被固定在水平的样品台上，在规定的磨料和负载下随着样品台的水平移动而被磨耗。测试臂的另 端配以砝码来保持测试臂的平衡，以确保样品表面负载的精确性。磨料
和负载架高度可调，以适合不同高度样品的测试。
2 往复式磨耗测试仪测试标准
ASTM F2496、ISO 1518-1、ISO 1518-2、GME 60248、D42 1775等

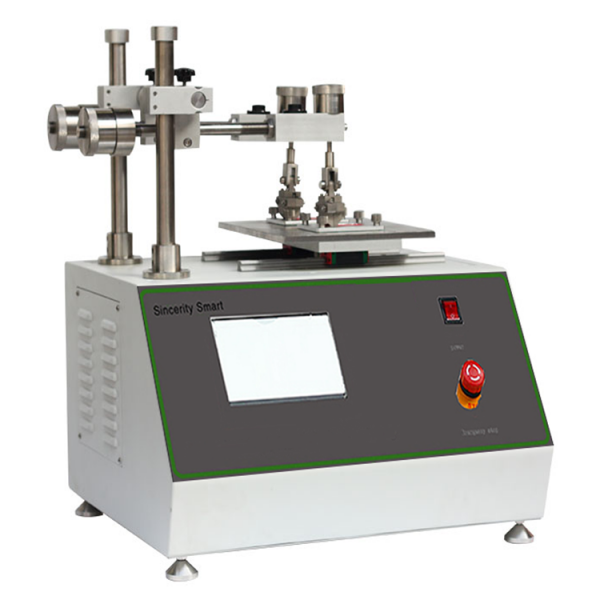

仪器由以下几部分组成：附加砝码、摩擦头、平衡杆、固定旋钮、锁紧旋钮、平衡砝码；液晶屏；电源开关；急停按钮。
附加砝码：依据各标准及客户需求配备不同附加砝码，调节平衡后，附加砝码的重量即为压在试样的重量。
摩擦头：根据不同标准和客户需求，有多种摩擦头可供替换。本仪器配备有摩擦头及其夹具如下：其中，对于D42 1775磨头，在使用中需将砂纸贴附到磨头圆弧表面。对于橡胶装磨头及套具，在使用中需将套具拆开，将绿色磨头放入套具中部，再用顶丝突出并旋紧，磨头露出套具表面0.1in。
磨头1. D42 1775 标准磨头
磨头2. 橡皮状磨头及不锈钢装夹套具
固定旋钮：松开固定旋钮，若平衡砝码与摩擦头重量达不到平衡，则平衡杆发生倾斜。反之若锁紧固定旋钮，即使平衡杆不平衡也能锁住当前位置。
锁紧旋钮：旋紧后，平衡杆的前后比例可锁定。
平衡杆：起到衡量是否达到杠杆平衡的作用及支撑连接作用。
平衡砝码：根据杠杆平衡原理，移动平衡砝码的前后位置，与摩擦头平衡。使附加砝码的压力为实际织物所受到的压力。
