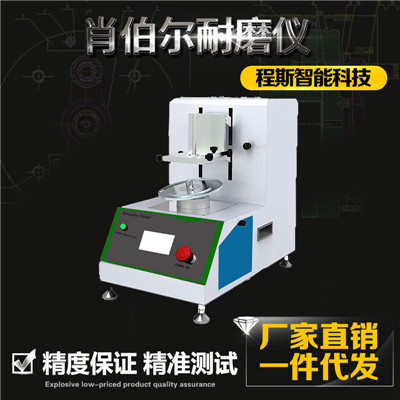

点击图片查看原图
肖伯尔耐磨试验机采用旋转磨损的方式，用于测试织物在经过摩擦或磨损试验后试样的外表变化，多用于汽车内饰材料测试。试验时，通过摩擦部件对旋转的试样在正切方向上施加摩擦，测定试样的耐磨性。
依据标准
本仪器的设计符合DIN 53863.2、GME Standard 60345、GMW Standard 3283、VW/Audi Zentral-Norm PV 3908等标准。
基本原理
圆形的试样安装在旋转测试头上，试样通过使用旋转磨损的方式沿顺时针和逆时针方向在 定的速度、压力和旋转次数下与摩擦物（砂纸）进行摩擦。摩擦物与试样保持线性接触，因此能产生 个正切线方向上的摩擦效果。每摩擦100次（可设定）更改旋转方向。通过质量损失和破洞的产生来评价测试结果。
技术参数：
旋转速度：75R/min；
锥角为166°；
测试头支架倾斜角为7°；
试样尺寸：100cm2；
测试面积 ：50cm2；
试样拱高可调，配测量附件，量程0～10mm；
试样下压力：0.5N～25N可调，
负载砝码 套：50g，100g，250g，500g，1000g，1500g；
外形尺寸：325×565×560mm；
重量：35kg；
电源：220V，50/60Hz；
功率：130W。
仪器设备
仪器结构图
仪器附件图
配置砝码
（1500，1000，500，250，100，50g砝码各 个）
仪器功能介绍
仪器包括 个带有用于支承擦洗试样（基准物质）的夹头及夹紧装置， 个用于固定摩擦物（相对物）的压板和移动装置。夹紧装置带有作用试样支架的锥形夹头（张角166°），与垂线形成7°倾斜角的圆锥沿垂线以及自身轴线转动，因此夹紧装置也产生旋转运动。其中与仪器工作原理相对应的是，圆锥形夹头表面的长约为40mm的包络线总是与平的摩擦物（砂纸）表面相接触，这样面积为50cm2的试样以及摩擦物表面的每个位置都以循环方式受到相同程度的摩擦。
试样夹紧装置的结构为 个环形夹子，包括 个外部的环形物用于夹紧摩擦试样，通过 个可旋紧的锁紧环将摩擦试样夹紧在平截头圆锥形的间隔环上，此外夹紧装置还包括 个可旋紧的夹头，用于调节试样圆锥形定位面的高度。可卸下的夹紧装置牢固地固定在从动垫片上，从动垫片受电动驱动进行旋转运动，且转速为（75±5）r/min。
每进行100次（仪器可设定）擦洗旋转后，在自动锁闭装置作用下，传动装置停止运转。通过转换开关改变旋转方向。通过单次计数器显示单方向摩擦旋转的次数。通过累计计数装置显示总摩擦旋转次数。
