厂家直销台湾亚崴机电RG5-1625天车式五轴加工中心
点击图片查看原图
产品: 浏览次数:126厂家直销台湾亚崴机电RG5-1625天车式五轴加工中心
品牌: 台湾亚崴
单价: 面议
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2023-12-06 11:16
  询价
详细信息

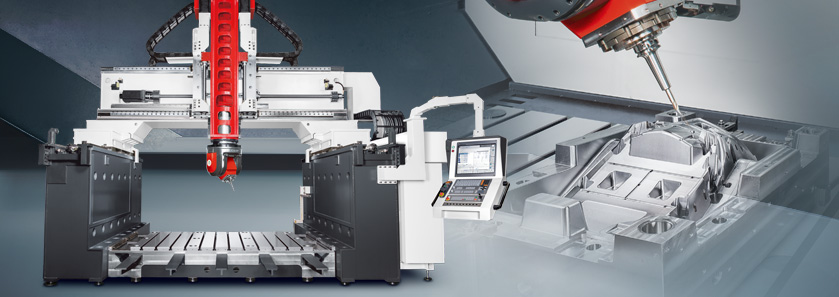

台湾亚崴机电RG5天车式高精密五轴加工中心

高剛性天車式結構

• 在相同的行程範圍條件下,佔地面積較定柱式機型減少 40%
• 所有的軸向運動皆位於端,軸向負荷小,動態精度更佳


超高性能 B/C 二軸頭

• 義大利 TECHNAI 原裝進口二軸頭,高性能、高穩定度
• 所有的軸向運動皆位於端,軸向負荷小,動態精度更佳


進的進給系統冷卻科技

• X / Y 軸進給系統融合 THK 與亞崴 進的冷卻科技,大幅降低高速加工條件下之結構熱變位,確保極致的加工精度


極致的動態響應

• 高剛性結構結合 進的進給系統設計,動態響應極佳,三軸加減速高達 0.3G

map傳承原廠的保修能量

• 台湾亚崴机电RG5天车式高精密五轴加工中心,亞崴五軸機技術團隊,皆曾遠赴義大利接受 TECHNAI 原廠的專業培訓。二軸頭多數的維修需求,皆可由亞崴技術團隊自力完成,大幅降低二軸頭返回原廠的高昂成本與客戶漫長的時間

高剛性結構

FEA 有限元素分析

• 所有結構件皆透過 FEA 有限元素分析,具有設計化、結構輕量化等優點,確保整機的結構剛性


U 型四軌底座

• 三大組件結合成 體的高剛性 U 型四軌底座,提供所有軸向動件極為穩固的基座


高荷重固定式工作台

• 工作台在機器的三軸精度校驗完成後直接於線上進行平面度與 T 型槽的精修,以確保的工件配合精度

u_shaped_ba<em></em>se

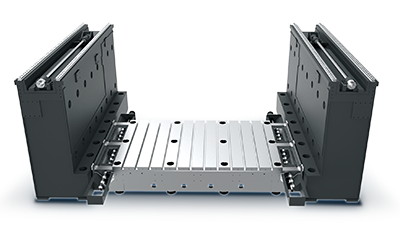

U 型四軌底座

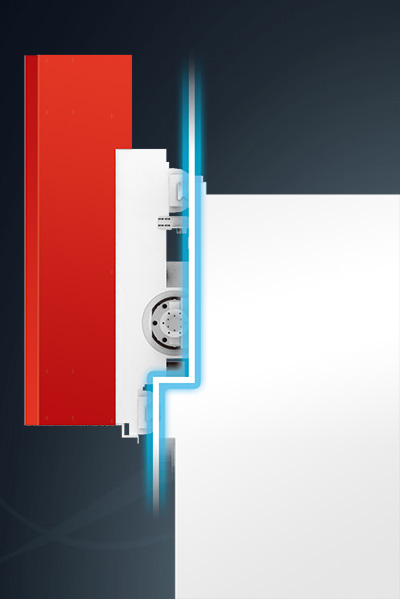

 y_axis_sectional段差式橫樑軌道

• 橫樑之 Y 軸軌道採用化段差式設計,有效提升主軸頭、鞍座與橫樑的整體結構剛性,縮短接觸點與橫樑的間距,確保切削剛性


高剛性滾柱線軌

• 三軸軌道採用超高剛性滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升

 x_y_axes高性能三軸進給系統

• 三軸皆採用伺服馬達直結傳動,不僅提供強大的推力且不會有皮帶打滑的現象產生
• 兩側立柱之 X 軸各配備 支高解析度光學尺,可確保極致的動態精度,避免橫樑兩端的追隨誤差 ( Y / Z 軸亦標準配備光學尺 )
• Z 軸以雙伺服馬達驅動取代傳統的油壓配重設計,有效避免運動遲滯現象,提供極佳的軸向動態響應

義大利製高性能二軸頭

主要本體結構採用高張力 GGG40 級球墨鑄鐵鑄造成型,特別匹配二軸頭受力複雜的應用特性

進的 B/C 軸結構

• 採用三個高速、零背隙的直驅式馬達 ( DD Motor ) 驅動,提供超大的扭矩輸出
• 超高剛滾柱軸承設計,能輕易承受各種方向的軸向負荷、徑向負荷及力矩負荷
• 標準配備碟式油壓剎車系統,作動反應靈敏、散熱性佳,完全滿足高頻率剎車的使用需求
• 搭載高解析度絕對式解碼器,確保極致的加工精度

  B 軸 C 軸
轉速 50 rpm 50 rpm
加速 30 rad/sec² 30 rad/sec²
扭矩 1,400 Nm 1,300 Nm
夾持扭矩 4,000 Nm 4,000 Nm
定位精度 ± 3 arc.sec ± 3 arc.sec
旋轉角度 ± 100° ± 240°



高剛性對稱式叉型結構

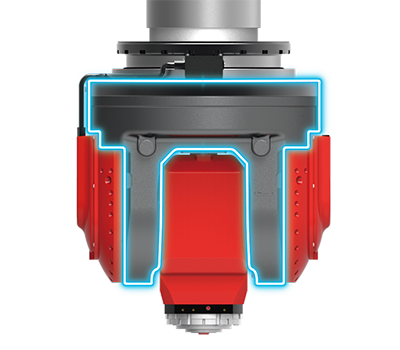

symmetric_fork_structure

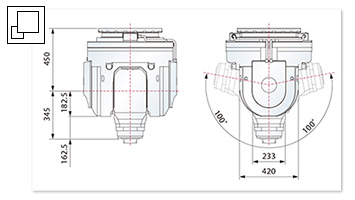

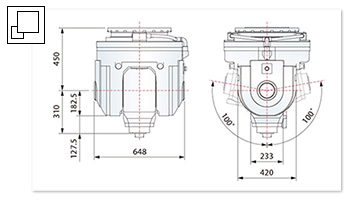

低干涉量的緊湊外型設計

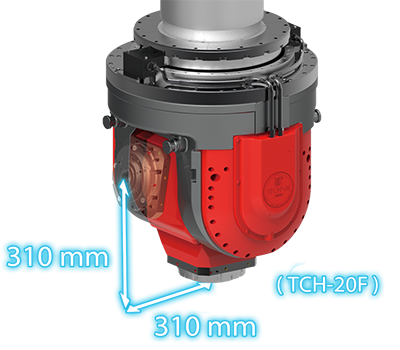

low_interference

大扭矩直驅式馬達驅動

High_torque_direct_drive motors 穩定的主軸伸長量

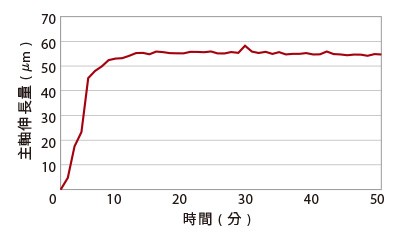

全系列主軸可於十分鐘內迅速達成穩定的加工條件,即使長時連續加工,主軸變形量仍可維持於 0.01 mm 內

thermal_stability

模組化的主軸系統

TCH-20F 二軸頭

標配

 24,000 rpm 高速內藏式主軸 ( HSK-A63 )

[+][+]

TCH-20F-A 二軸頭

選配

 124 Nm 高扭力輸出內藏式主軸 ( HSK-A100 )

[+][+]

嚴格的品質管制

重要諸元 RG5-1625 RG5-3225
X 軸行程 1,600 mm 3,200 mm
Y 軸行程 2,500 mm
Z 軸行程 1,000 mm
雙柱間距離 ( 加擋水板 ) 3,500 ( 3,300 ) mm
主軸鼻端至工作台面距離 ( B 軸 = 0° ) 200 ~ 1,200 mm
90° 中心線至工作台距離 ( B 軸 = 90° ) 510 ~ 1,510 mm
工作台 RG5-1625 RG5-3225
工作台尺寸 ( X x Y ) 1,600 x 2,500 mm 3,200 x 2,500 mm
工作台 T 槽尺寸 ( 寬 x 距 ) 28 x 200 mm
工作台載重量 2,500 kg/m²
主軸 RG5-1625 RG5-3225
主軸內孔規格

TCH-20F : HSK-A63

TCH-20F-A : HSK-A100

主軸馬達 ( S1 / S6 40% )

TCH-20F : 42 / 55 kW

TCH-20F-A : 50 / 65 kW

主軸轉速

TCH-20F : 內藏式 24,000 rpm

TCH-20F-A : 內藏式 15,000 rpm

三軸進給 RG5-1625 RG5-3225
X 軸快速進給速率 24 m/min. 20 m/min.
Y / Z 軸快速進給速率 24 m/min.
切削進給速率 1 ~ 20 m/min.
刀庫 RG5-1625 RG5-3225
刀庫容量 24 T
長度 400 mm
重量 8 kg
直徑 / 鄰刀空 Ø 100 / Ø 180 mm
精度 RG5-1625 RG5-3225
定位精度 ( JIS B 6338 ) ± 0.010 mm / 全長
定位精度 ( VDI 3441 ) X 軸 P = 0.016 / 全長 P = 0.025 / 全長
Y 軸 P = 0.020 mm / 全長 P = 0.020 mm / 全長
Z 軸 P = 0.016 mm / 全長 P = 0.016 mm / 全長
重現精度 ( JIS B 6338 ) ± 0.003 mm / 全長
重現精度 ( VDI 3441 ) X 軸 Ps = 0.012 mm Ps = 0.018 mm
Y 軸 Ps = 0.015 mm Ps = 0.015 mm
Z 軸 Ps = 0.012 mm Ps = 0.012 mm
般規格 RG5-1625 RG5-3225
切削液容量 700 L
潤滑油箱容量 6 L
油壓系統容量 60 L
氣壓需求  5 ~ 8 ( 5 ) kg/cm²
機器重量 35,000 kg 45,000 kg
工尺寸 長 x 深 x 高 ( 刀長 150 mm ) 1,600 x 2,500 x 1,000 mm 3,200 x 2,500 x 1,000 mm

本公司保留因技術需求,隨時更改內容及文字之權利。
