厂家直销台湾亚崴机电LG-10030天车式龙门加工中心
点击图片查看原图
产品: 浏览次数:120厂家直销台湾亚崴机电LG-10030天车式龙门加工中心
品牌: 台湾亚崴
单价: 面议
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2023-12-06 11:16
  询价
详细信息
 台湾亚崴机电大型天車式龍門型加工中心機,秉持龍門世家所代表的成熟製造能力與創新研發技術,亞崴 LG 系列天車式龍門型加工中心機,運用天車式結構獨具之優勢,結合獨家專利 「橫樑下垂調整機構」與大馬力、高剛性等特性,提供您超大型工加工對策。並因此廣為航太、造船、能源以及工具機產業所採用。LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機,更為彈性的加工能力可充分符合您今日與未來的各種加工需求。

  系列化之產品線,規格齊全。搭配高性能自製附加頭模組與自動頭庫、立臥換刀系統,提供高附加價值大型工件之產出能力

  模組化之齒輪式或內藏式主軸設計,提供不同的切削特性,符合多樣化的加工需求2,500 kg/m2 重負荷固定式工作台,滿足重型工件的各種加工需求落地式刀庫配置於機台後側,換刀迅速且操作與維護更為方便大型分離式水箱與工作台兩側之螺旋捲屑器,方便人員維護,提高切屑移除效率並確保冷卻效能天車式結構設計提供極佳且穩定之動態精度。同時佔地面積較定柱式機型減少 40% 以上

  天車式定柱式高剛性結構

 台湾亚崴机电大型天車式龍門型加工中心機,結合模組化設計理念與獨家專利技術,提供 LG 系列商品化超大型加工機之能力,並領 台灣業界推出 7,000 mm 橫樑之超大型加工中心機「 LG-20070 」

  重負荷工作台採高剛性雙層結構設計,承載重型工件不易變形。而落地式設計可使得工作台與地基緊密的結合,有效抑制切削震動,確保加工精度

  雙層結構單層結構

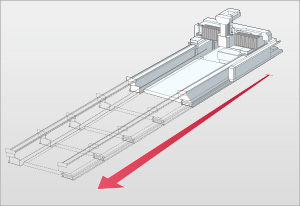

  模組化 X 軸工作台、側柱等結構皆採模組化設計,X 軸行程可依需求彈性加長,滿足各種超大型工件之加工需求X 軸採用亞崴伺服同動控制技術,可確保之動態精度橫樑下垂調整機構 ( 獨家專利 )有效克服物理極限,降低 7,000 mm 以上超大跨距橫樑之自重變形,確保之加工精度

  無橫樑調整機構

  變形量

  0.16 mm

  有橫樑調整機構

  變形量趨近於

  0 mm

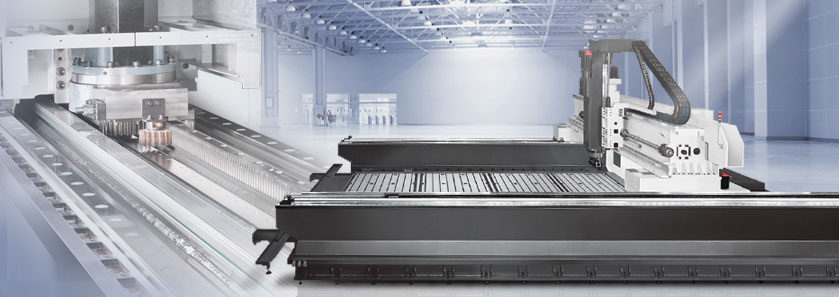

  所有結構件皆透過 FEM 有限元素分析,具有設計化,結構輕量化等優點,確保整機結構剛性橫樑、側柱皆採高剛性結構設計,且橫樑與滑座接觸面經過精密手工鏟花程序,確保組裝精度、結構強度及均衡負載Z 軸採用重負荷滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升X 軸行程 4 m / 5 m 之機型

  採用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動,將同動誤差降至,確保動態精度X 軸行程 6 m 以上之機型

  採用專利無背隙齒輪齒條結構搭配 1μm 高解析度之線性光學尺,確保極致的動態精度

  雙導螺桿 齒輪齒條 光學尺
X 軸 4 m / 5 m
X 軸 6 m 以上
Y 軸 7 m

:標準 :不提供化主軸系統

  中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置,有效抑制熱變位與減低不平衡力矩的產生,確保加工精度與重切削能力

  強悍的切削能力頭部採用內包式設計,高剛性、力流效應佳,減少切削懸伸、震動問題Y 軸採用段差式高精密線性滑軌設計,提升主軸頭、鞍座、橫樑之整體結構剛性,縮接觸點與橫樑之間距,提升切削能力

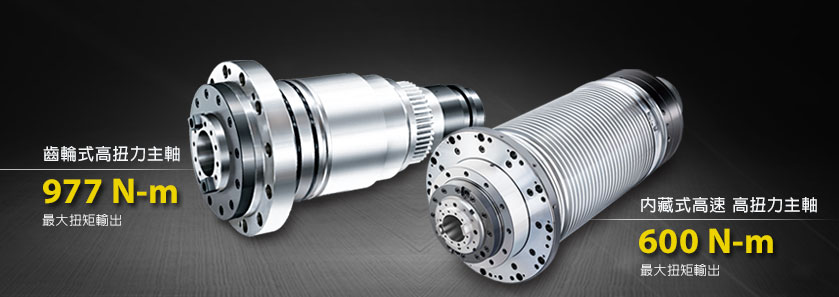

  齒輪式高扭力主軸高低檔強力齒輪箱設計浮動式油壓鬆刀機構,鬆刀時主軸軸承不受任何力量4,000 rpm 高扭力主軸,搭載高馬力輸出 26 kW 主軸馬達,在 254 rpm 提供 977 N-m 的扭矩輸出,符合重切削加工的需求另可選配 5,000 / 6,000 rpm 齒輪式主軸

Print this page LG-4030 LG-5030 LG-6030 LG-8030 LG-10030
重要諸元
X 軸行程 4,000 mm 5,000 mm 6,000 mm 8,000 mm 10,000 mm
Y 軸行程 3,000 mm
Z 軸行程 1,000 mm
主軸鼻端至工作台面距離 200 ~ 1,200 mm
雙柱間距離 ( 加擋水板 ) 3,800 mm ( 3,500 mm )
工作台
工作台尺寸 ( X 方向 ) 4,000 mm 5,000 mm 6,000 mm 8,000 mm 10,000 mm
工作台尺寸 ( Y 方向 ) 2,800 mm
工作台 大載重 2,500 kg/m²
主軸
主軸馬達 ( 連續 / 30 分 ) 22 / 26 kW ( 30 / 35 HP )
主軸轉速 4,000 齒輪式主軸 ( 標準 )
5,000 / 6,000 齒輪式主軸 ( 選配 )
6,000 / 8,000 內藏式主軸 ( 選配 )
主軸內孔規格 BT50 ( 7 / 24 )
三軸進給
X 軸快速進給速率 12 m/min. 10 m/min. 20 m/min. 20 m/min. 20 m/min.
Y 軸快速進給速率 15 m/min.
Z 軸快速進給速率 10 m/min.
切削進給速率 10 m/min.
刀庫
刀庫容量 32
大刀具直徑 / 鄰刀空 Ø 127 / 215 mm
大刀具長度 350 mm
大刀具重量 20 kg
精度
定位精度
( JIS B 6338 )
± 0.015 mm / 全長
定位精度
( VDI 3441 ) / 全長
P = 0.025 mm P = 0.030 mm P = 0.035 mm P = 0.040 mm P = 0.050 mm
定位精度
( VDI 3441 ) Y / Z 軸
P = 0.025 mm / 全長
重現精度
( JIS B 6338 )
± 0.003 mm
重現精度
( VDI 3441 )
Ps = 0.018 mm Ps = 0.022 mm Ps = 0.026 mm Ps = 0.030 mm Ps = 0.038 mm
重現精度
( VDI 3441 ) Y / Z 軸
Ps = 0.020 mm
般規格
電力需求 220 ± 10 %
氣壓需求 ( 少 ) 5 ~ 8 kg/cm²
油壓箱容量 120 liter
潤滑油箱容量 6 liter
切削液容量 1,100 liter

機器重量依選配規格而有所差異,實際重量資訊請洽亞崴業務人員
本型錄之規格如有變更,恕不另行通知
