高剛性結構
所有鑄件結構皆經過 FEA 有限元素分析，具有設計 佳化、結構輕量化等優點，確保整機 佳結構剛性
工作台採用放射狀加強肋設計，結構強度大幅提升
△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性
底座採用 佳跨距設計，提供優異的支撐剛性，確保 佳動態精度
立柱與底座接觸面皆經過手工鏟花程序，確保 佳組裝精度、結構強度及均衡負載
X 軸行程 1,400 mm 以上之機型，底座採高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作台懸垂問題，確保 佳支撐剛性。
三軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
高精度軸向進給系統
三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度
採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限
體式螺桿馬達座與軸承座，切削應力可更為均勻分佈於鑄件本體，有效提高軸向系統之整體剛性並避免螺桿旋轉變形
三軸 快進給可達 48 m/min.
雙螺帽旋轉導螺桿
直結式伺服馬達
體式螺桿馬達座
體式螺桿軸承座
详细内容

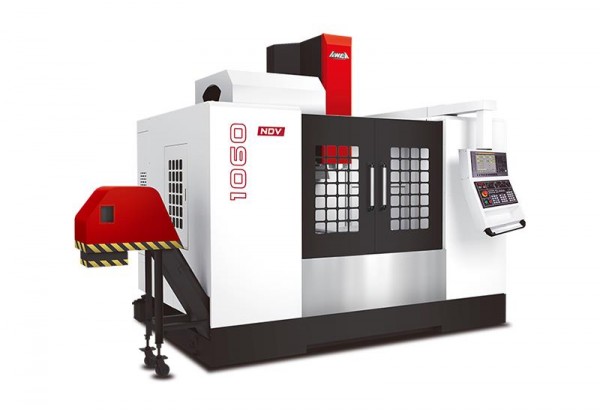

NDV-1060
高速性立式加工机
- X 轴行程 : 1,060 mm
- Y 轴行程 : 600 mm
- Z 轴行程 : 600 mm
- 工作台尺寸 ( X 方向 ) : 1,200 mm
- 工作台尺寸 ( Y 方向 ) : 600 mm
- 工作台 大载重量 : 700 kg
- 主轴转速 : 直结 15,000 rpm
- 主轴马达 ( S1 / S2 / S3 ) : 11 / 13 / 15 kW
- 主轴内孔规格 : HSK-A63
- X / Y / Z 轴进给 : 36 / 36 / 24 m/min.
- 刀库容量 : 选配 24 T
