产品参数PRODUCT PARAMETERS
| 电气技术指标Electrical Data | |
| 通路数 | 5路,6路,12路,18路,24路（其它更多更少路数可选） |
| 额定电压Rated Voltage | 240v,380v,600v或更高可选 |
| 额定电流Rated Current | 2A（其它更小或更大电流都可选） |
| 缘电阻Insulation Resistance | ≥1000MΩ@500 VDC |
| 缘强度Dielectric Strength | 1000VAC@50Hz 60s |
| 动态电阻Electrical Noise | ≤7 mΩ |
| 机械技术指标Mechanical Data | |
| 内径 Inside Diameter | 14mm |
| 外径Outside Diameter | 86mm |
| 额定转速Rated Speed | 1000转/分钟 |
| 防护等 IP Grade | IP54,IP56(或更高可选) |
| 力矩Torque | ≤9.25g·m |
| 导线规格Lead Size | 26AWG,22AWG,17AWG,14AWG UL,铁氟龙高温线 |
| 壳体材料Housing Material | 铝合金或工程塑料 |
| 接触材料Contact Material | 贵金属(金、银) |
| 环境性能 Environmental Performance | |
| 工作温度Working Temperature | -40℃~+100℃ |
| 工作湿度Operating Temperature | 60%RH或更高 |
| 认证 Certified | CE,RoHS ,FCC,SGS |

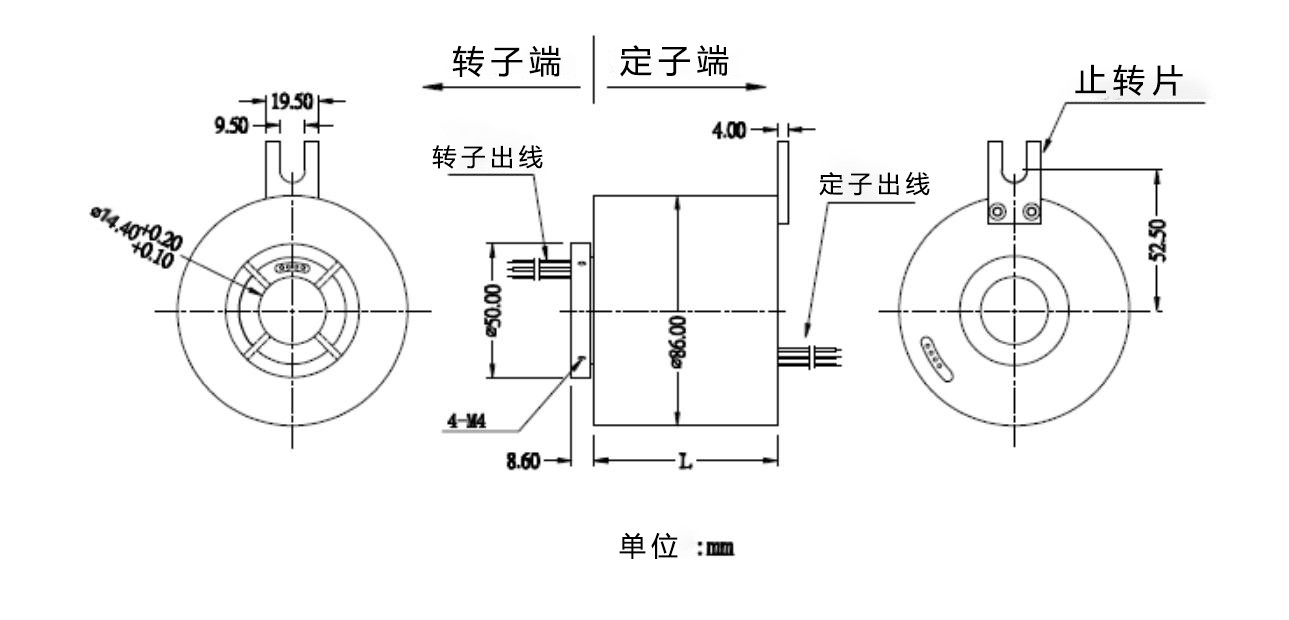

产品图纸Product introduction
技术特点Technical characteristics
小孔径小尺寸定制，特殊防震设计
360度连续旋转流畅，无需定期维护
铜环厚镀金，刷线贵重金属制材，金对金接触
可与其他气动旋转接头、液压旋转接头联合使用
低摩擦力、低接触电阻、低损耗、低电子噪音
使用寿命长达1亿2千万转，性能稳定
典型应用Typical applications
整地机
剥皮机
研磨机
耕地机
拖拉机
挖掘机
螺旋上料机
相控阵雷达
成缆机
冶炼设备
可选项Options
转速
出线方向
路数
导线长度
壳体材料
军用 别
端子类型
电流、电压
内径、外径、长度
专用屏蔽导线
工作温度（-60℃~+230℃）
气压/液压 混合
特殊环境定制（防震、高温）
安装方式（可选法兰安装）
防护等 可选 IP51~IP68
信号及电源可单独混合传输
以上所提到的均可进行非标定制，如果没有合适的标准产品，可根据您的要求定制
