常州市百炼特钢有限公司
材料牌号
GH4145（GH145）
相近牌号
Inconel X-750(美国）,NiCr15Fe7TiAl(德国),NC15FeTNbA(法国),NCF750（日本）材料的技术标准：
Q/3B 4088-1994《GH4145合金毛细管材》
Q/3B 4098-1995《GH4145合金丝材》
Q/3B 4198-1993《GH4145合金冷轧板材、带材》
化学成分
|
C |
Cr |
Ni+Co |
Al |
Ti |
Fe |
Nb+Ta |
|
≤0.08 |
14.0～17.0 |
≥70.0 |
0.40～1.00 |
2.25～2.75 |
5.00～9.00 |
0.70～1.20 |
|
Co |
Mn |
Si |
S |
Cu |
P |
|
≤1.00 |
≤1.00 |
≤0.50 |
≤0.010 |
≤0.50 |
≤0.015 |
注：表中Mn、Si为棒、锻件、环形件和丝材含量，板材、带材和管材为：Mn≤0.35%,Si≤0.35%
物理及化学性能
热性能
在980℃以下具有良好的耐腐蚀和抗氧化性能，800℃以下具有较高的强度，540℃以下具有较好的耐松弛性能，同时还具有良好的成形性能和焊接性能。该合金主要用于制造航空发动机在800℃以下工作并要求强度较高的耐松弛的平面弹簧和螺旋弹簧。 [1]
熔化温度范围：1395～1425℃
热导率
|
θ/℃ |
50 |
100 |
300 |
500 |
900 |
|
λ/（W/（m·C）） |
14.7 |
15.9 |
20.1 |
25.1 |
37.3 |
2.1.3、GH4145(GH145)线膨胀系数 见表2-2
|
θ/℃ |
20～200 |
20～300 |
20～400 |
20～500 |
20～600 |
20～700 |
20～800 |
|
α/10-6C-1 |
13.1 |
13.5 |
14.1 |
14.4 |
15.0 |
15.6 |
16.2 |
GH4145 在常温下合金的机械性能的 小值:
|
合金 |
抗拉强度 |
屈服强度 |
延伸率 |
布氏硬度 HB |
|
固溶处理 |
1267 |
868 |
25 |
≤400 |
密度：ρ=8.25g/cm3
电性能：50℃时的电阻率ρ=1.22*10-6Ω.m
金相组织结构
合金标准热处理状态的组织由γ基体、Ti(C、N)、Nb(C、N)、M23C6碳化物和γ'[Ni3(Al、Ti、Nb)]相组成，γ'含量大约为14.5%，是合金的主要强化相。
工艺性能与要求
GH4145合金具有以下特性：
GH4145在980℃以下具有良好的耐腐蚀和抗氧化性能，800℃以下具有较高的强度，540℃以下具有较好的耐松弛性能，同时还具有良好的成形性能和焊接性能，在低温环境中有优异的机械性能.
1、合金的锻造温度在1220～950℃之间均易成形。该合金在剧烈成形工序后就进行固溶处理。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金具有较好的焊接性能，可进行各种焊接。焊接后进行时效处理可获得近似完全热处理状态的强度。
4、零件热处理就在无硫的中性或还原性气氛中进行，以免发生硫化。
热处理制度
板、带、管材供应状态的固溶热处理制度980℃±15℃，空冷。材料及零件的中间热处理制度，可分别选择下列工艺进行热处理。
退火：955～1010℃，水冷。
焊接件焊接前退火：980℃，1h。
焊接件消除应力退火：900℃,保湿2h。
消除应力退火：885℃±15℃，24h,空冷。
品种规格与供应状态

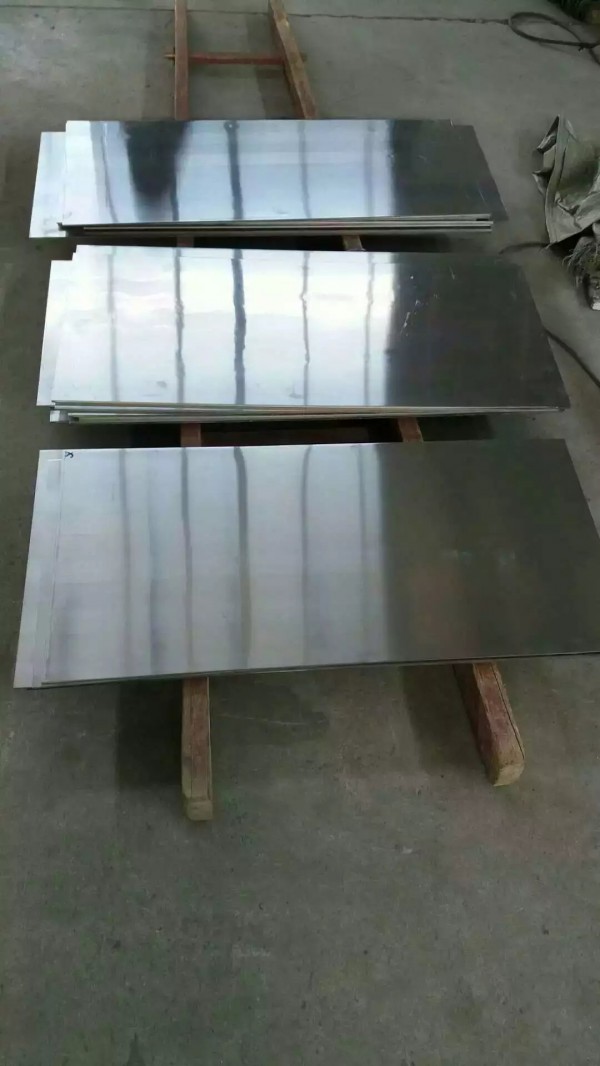

可以供应各种规格的棒材、锻件、环形件、热轧板、冷轧板、带材、管材和丝材。
板材和带材 般于热轧或冷轧、退火或固溶、酸洗抛光后供应。
棒材、锻件和环形件可于锻态或热轧状态供应；也可于锻后固溶处理供应；棒材可于固溶后磨光或车光供应，当订单有要求时，可于冷拉状态就位。

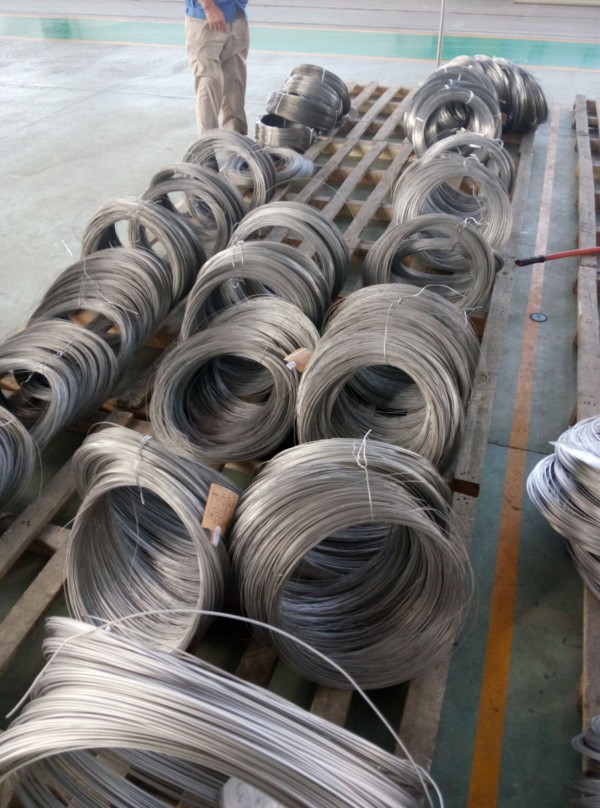

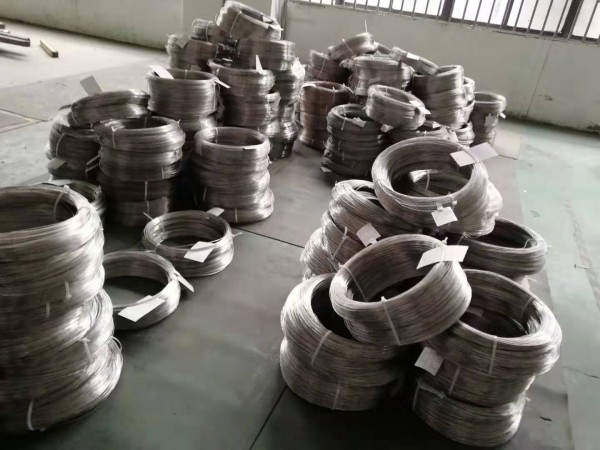

丝材可于固溶状态供应；对于标称直径或厚度在6.35mm以下的丝材，可固溶后并以50%～65%的冷拉变形供应；标称直径或边长大于6.35mm的丝材，固溶处理后以不小于30%的冷拉变形供应。对于标称直径或边长不大于0.65mm的丝材，根据要求固溶处理后以不小于15%的冷拉变形供应。
熔炼与铸造工艺
合金采用电弧炉加真空自耗重熔、真空感应加电渣、电渣加真空自耗重熔或真空感应加真空自耗重熔。应用概况与特殊要求
该合金主要用于制造航空发动机工作温度在540℃以下的耐腐蚀的平面波形弹簧、周向螺旋弹簧、螺旋压簧、弹簧卡圈和密封圈等零件。
