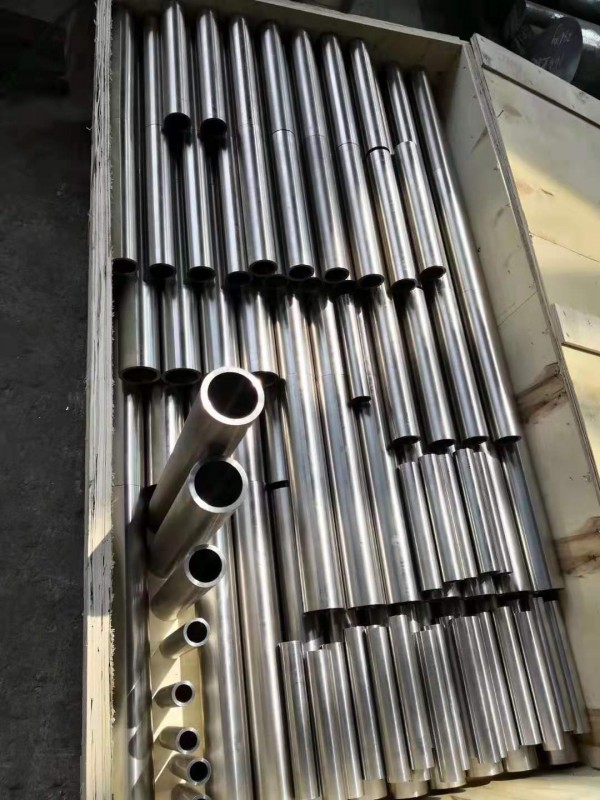

点击图片查看原图
常州市百炼特钢有限公司
低膨胀合金
牌号: 4J32、4J36、invar、殷钢、因瓦合金
执行标准: YB／T 5241—2005
用途4J32、4J36适用于在环境温度变化范围内，制作对尺寸具有高精度要求的仪表零件。
4J32、4J36合金的牌号和化学成分：
|
合金 |
化学成分(质量分数)(％) |
|||||||||
|
C |
Si |
P |
S |
Cu |
Se |
Mn |
Ni |
Co |
Fe |
|
|
≤ |
||||||||||
|
4J32 |
0.05 |
0.20 |
0.020 |
0.020 |
0.40～0.80 |
--- |
0.20～0.60 |
31.5～33.0 |
3.20～4.20 |
余量 |
|
4J36 |
0.05 |
0.30 |
0.020 |
0.020 |
---- |
--- |
0.20～O.60 |
35.0～37.0 |
---- |
余量 |
4J32、4J36合金的线胀系数：
|
合金牌号 |
试样热处理制度 |
平均线胀系数ā／(10-6/ ℃) |
|
|
20～l00℃ |
20～300°C |
||
|
4J32 |
将半成品试样加热至840±10°C，保温lh，水淬，再将试样加工为成品试样。在315±l0℃保温lh随炉冷或空冷 |
≤1.0 |
|
|
4J36 |
≤1.5 |
|
|
4J32、4J36合金的典型膨胀系数：
|
合金牌号 |
平均线胀系数ā／(10-6/ ℃) |
|
||||
|
20～50℃ |
20～100℃ |
20～200℃ |
20～300℃ |
20～400℃ |
20～500℃ |
|
|
4J32 |
0.7 |
0.8 |
1.4 |
4.3 |
7.2 |
9.3 |
|
4J36 |
0.6 |
0.8 |
2.0 |
5.1 |
8.0 |
10.0 |
注：表中所列数据仅供参考。
