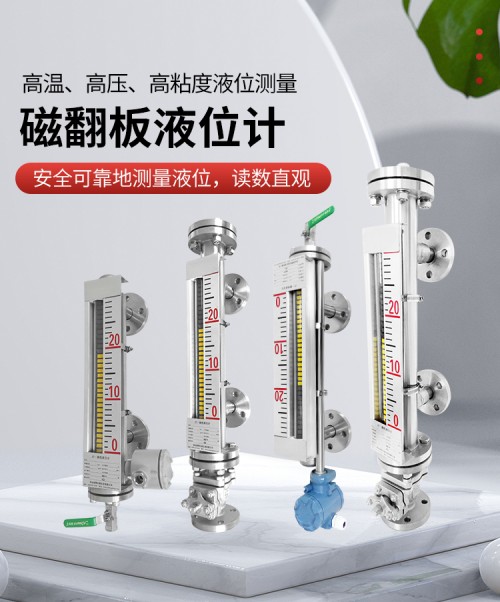

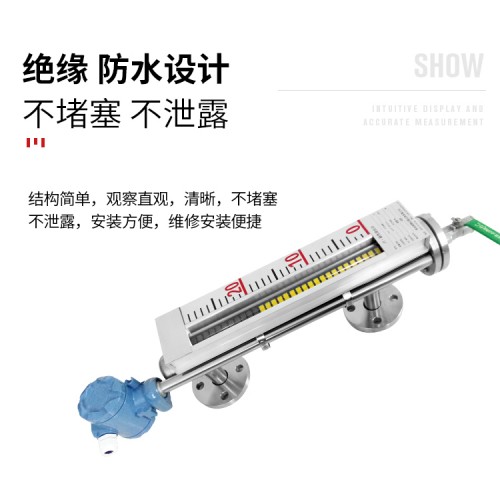

点击图片查看原图皖自仪GTUHZ高温现场显示磁翻板液位计采用磁性翻板，可在现场直接显示，无需外加电源。如加配上、下限开关输出，可实现远距离报警、限位控制；如加配变送器，可实现液位的远距离指示、检测与控制。

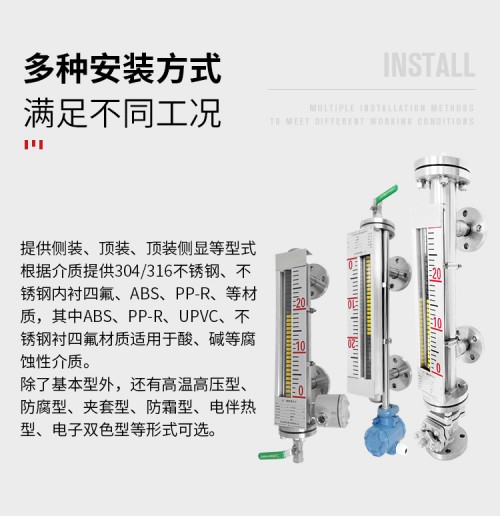

根据在容器安装位置不同，提供侧装、顶装、顶装侧显等型式。根据工作介质的不同，提供304／316不锈钢、不锈钢内衬四氟、ABS、PP-R、UPVC等材质，其中ABS、PP-R、UPVC、不锈钢衬四氟材质适用于酸、碱等腐蚀性介质。除了基本型外，还有高温高压型、防腐型、夹套型、防霜型、电伴热型、电子双色型等多种形式可供选择。

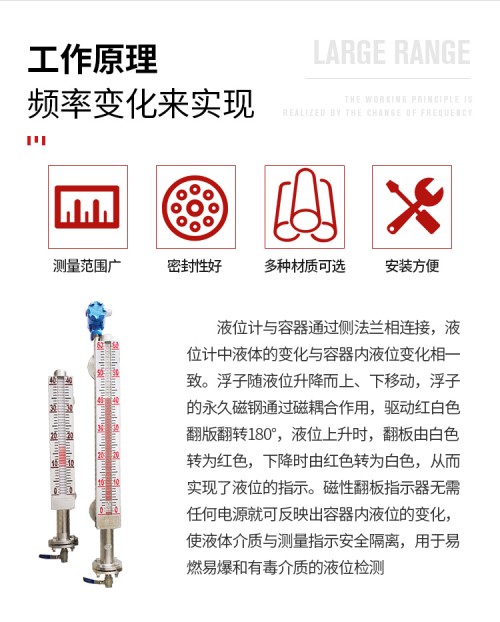

工作原理
以侧装基本型磁性液位计为例：液位计与容器通过侧法兰相连接，这样液位计中液体的变化与容器内液位变化时相 致的。浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红白色翻版翻转180°，液位上升时，翻板由白色转为红色，下降时由红色转为白色，从而实现了液位的指示。
由于磁性翻板指示器在无需任何电源的情况下就可反映出容器内液位的变化，使液体介质与测量指示安全隔离，为易燃易爆和有毒介质的液位检测提供了安全可靠的手段和方法。

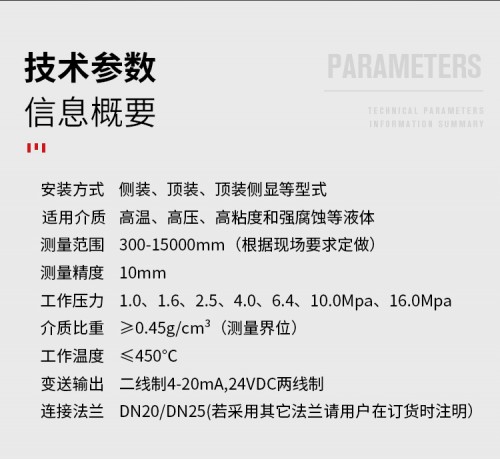

技术指标
测量范围：300-15000mm（根据现场要求定做）
工作温度：≤450度
测量精度：10mm
变送输出：二线制4-20mA，24VDC两线制
连接法兰：DN20／DN25（若采用其它法兰请用户在订货时
工作压力：1.0、1.6、2.5、4.0、6.4、10.0MPA、16.0MPA介质比重：≥0.45g／cm3（测量界位）
