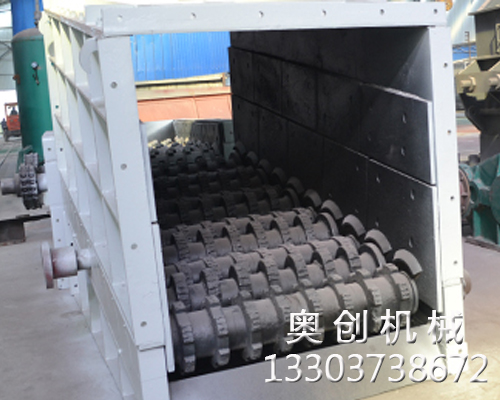

波动辊式给料机具有给料功能，又具有筛分功能的复合式设备，为了给重型破碎机连续喂料而专门设计的 种多辊式输送机械，各辊同向转动，从而将托在其上的矿石由 端送到另 端。由于各辊子具有凸楞，相邻辊子间形成的空隙可以使碎料漏下。
结构特点及工作原理：

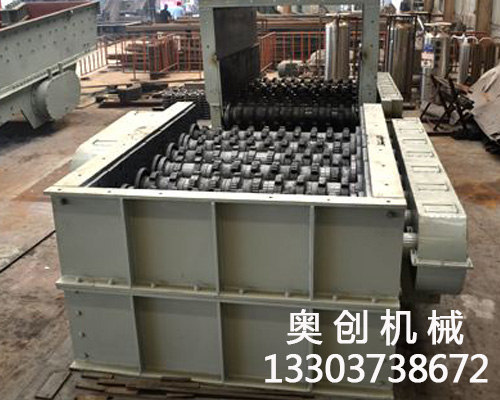

波动辊式给料机整机分为钢料斗、给料段和筛分段。
钢料斗为钢结构钢料斗，可容纳汽车、铲车等直接卸入的物料。仓体采用耐磨钢板焊接制成。
给料段处于钢料斗之下，由7组圆形辊子组成。由于其上堆积了很厚的物料，因此它只需要以较慢的速度转动，且各辊子之间有 定的速差，愈靠近筛分段的辊子速度愈高，愈靠近卸车点(料层也愈厚)的辊子速度愈低，从而保持了连续的料床，并且可以防止辊间空隙被料块卡死。给料段是可调速的，它采取变频方式调速，可根据破碎机的负荷大小来调节。当破碎机负荷低时，给料辊转度自动提高，而当破碎机负荷超过给定值时给料辊速度随之降低，直至停转，从而充分发挥破碎机的效率，并起到保护破碎机的作用。
筛分段由10组辊子组成，这些辊子具有三个特点。 ，所有筛分辊具有相同的转速，其转速比给料段高;其次，后续辊子的中心轴线依次降低 定高度; 后，除 尾两辊为圆形辊外，其余辊均为椭圆形辊，但相邻椭圆辊间具有908的相位差，即当某 组辊子椭圆长轴处于上下方时，其相邻辊子椭圆长轴则处于平卧位置。具有这些特点的筛分辊正常工作时，随着椭圆长短轴的旋转变化，本区段上的物料形成上下颠簸但总体向前向下的方式运动，这样混杂在料块中的泥土和碎块可加速沉落并从辊间缝隙排出，起到筛分的作用。辊子间隙下方装有齿状刮泥板，可随时将附着在辊子上的泥土刮落，避免辊间缝隙被泥土糊死、影响筛分功能。
适用范围：
波动辊式给料机适于含泥料的给料和预筛分作业，筛孔不易被粘湿料堵塞，给料量可以根据破碎机的负荷自动调节，能充分发挥破碎机的工作效率。
技术参数：
| 型号 | 电机功率(kw) | 大入料(mm) | 给料能力(t/h) | 参考重量(吨) | |
| 给料段 | 筛分段 | ||||
| BDG1252 | 15KW | 15KW | 600 | 150～200 | 23 |
| BDG1552 | 22KW | 22KW | 600 | 300～400 | 27.5 |
| BDG1852 | 45KW | 37KW | 700 | 700～900 | 31 |
如您需要波动辊式给料机及更多资讯，可联系奥创客服13303738672。
